LK 160 SmartBio

LK 160 SmartBio

  • Paranna energiatehokkuutta ja ohjaa polttoa ympäristötietoisemmin oikeilla säädöillä

LK 160 SmartBio® on elektroninen latausautomatiikka, jossa on useita hydrauliikkajärjestelmiä varaajilla varustettujen lämmitysjärjestelmien energiatehokkuuden parantamiseksi. Valittu hydrauliikkakaavio ja toim...

Lue lisää

LK 160 SmartBio

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

LK 160 SmartBio®

LK 160 SmartBio® 2 artikkelit

Tuote Tyyppi Paino (kg) Tuotelista
181234 LK 160 SmartBio® - vakiopaketti 0,7
181233 LK 160 SmartBio® paketti hydrauliikkajärjestelmälle 1 6,2

181234

Tyyppi LK 160 SmartBio® - vakiopaketti
Paino (kg) 0,7
Tuotelista

181233

Tyyppi LK 160 SmartBio® paketti hydrauliikkajärjestelmälle 1
Paino (kg) 6,2
Tuotelista

Tarkat tiedot

Kuvaus

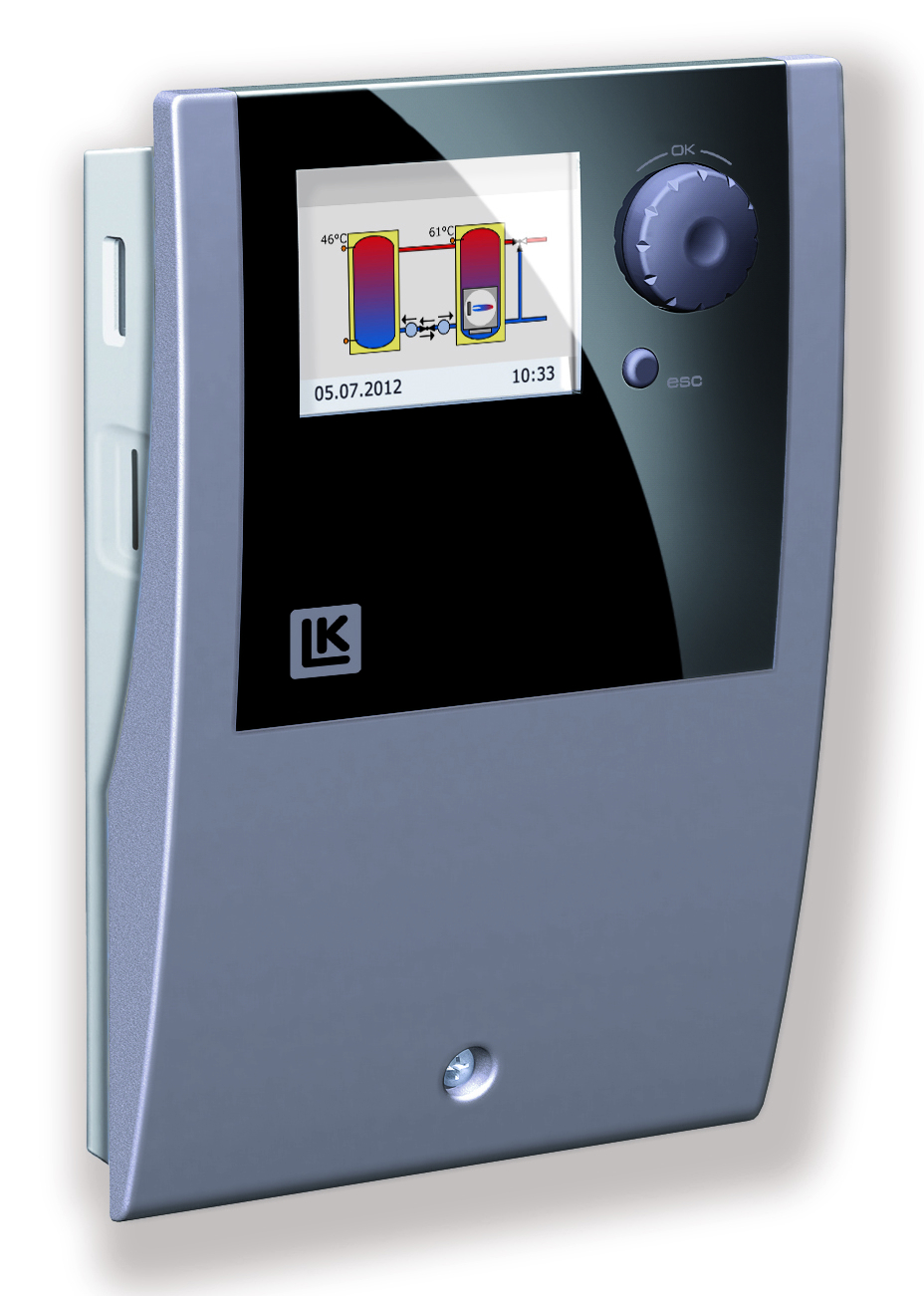

LK 160 SmartBio® on elektroninen latausautomatiikka, jossa on useita hydrauliikkajärjestelmiä varaajilla varustettujen lämmitysjärjestelmien energiatehokkuuden parantamiseksi. Valittu hydrauliikkakaavio ja toimintatila näkyvät taustavalaistusta värinäytöstä. Asetukset ja tarkastukset tehdään helposti pyörivällä painonapilla ja esc-napilla. LK 160 SmartBio® voi ohjata elekronisesti säädettäviä pumppuja.

LK 160 SmartBio® voi myös aktivoida sähköpatruunan tai polttimen, jos varaajasäiliön lämpötila laskee valitun lämpötilan alle. Lisälämmöllä on älykäs viivetoiminto, joka lisää laitteiston tehokkuutta.

TOIMINNOT
• Useita hydrauliikkajärjestelmiä
• Kaksi lähtöä kiertovesipumpuille
• Pumpun kunnossapito
• Potentiaalivapaa relelähtö
• Anturien tasaus
• Käynnistysviivetoiminto lisälämmölle
• Monikielinen graafinen näyttö, jossa näkyy kellonaika ja päivä
määrä
• Helppokäyttöinen valikkojärjestelmä
• SD-kortinlukija lokikirjanpitoon (mikro-SD)
• Mahdollisuus kahden kiertovesipumpun nopeuden säätöön
PWM-signaalin avulla

Tekniset tiedot

Jännite: 230 VAC, 50 Hz
Tehonkulutus: 3,5 VA
Kotelointiluokka: IP 20
Suojausluokka: II
Näyttö: TFT-värinäyttö 47 × 35 mm taustavalaistu
Triac-lähdöt: 230 VAC ± 10 %, 1 A, 200 VA
Relelähtö: Max. 240 VAC, 4 A
Anturit: PT 1000
Suurtehopumppu: Analoginen lähtö 0-10 V, enint. 10 mA PWM-lähtö 100 Hz - 2 kHz

Käyttökohteet

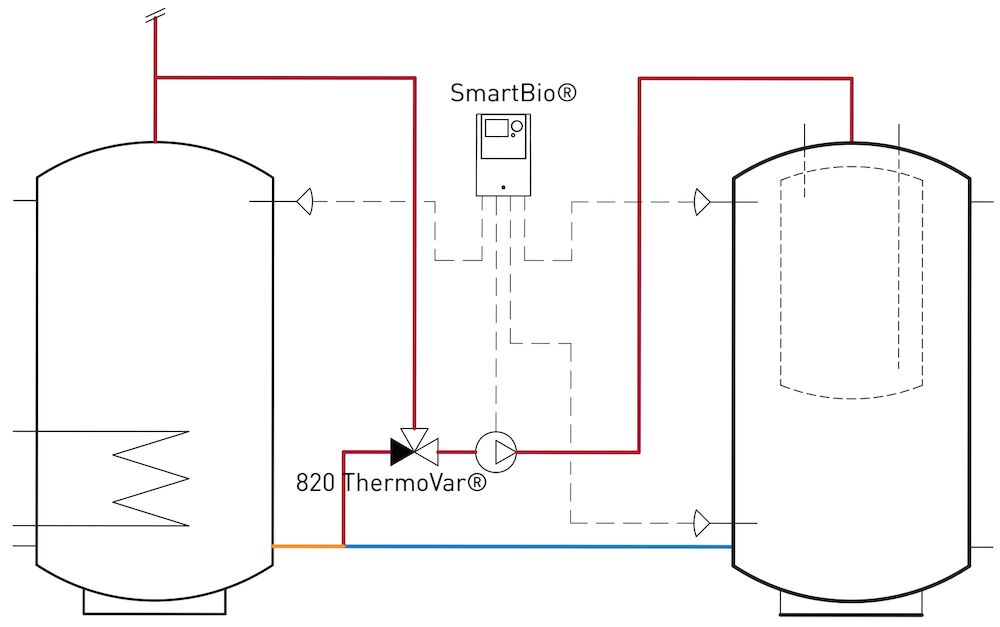

HYDRAULIIKKAJÄRJESTELMÄ 1.2

LK 824 ThermoVar® on terminen venttiili, jossa on kaksitoiminen takaiskuventtiilitoiminto. Sen avulla varmistetaan korkea paluulämpötila lämmönlähteeseen - katso kohdasta Varaosat ja lisätarvikkeet.

HYDRAULIIKKAJÄRJESTELMÄ 2

Hydrauliikkajärjestelmä 2 on varaajalaitteistoille, joissa lämpö siirretään pääsäiliöstä varaajasäiliöön. LK 160 SmartBio® ohjaa latauspumppua mittaamalla pääsäiliön ja varaajasäiliön välistä lämpötilaeroa.

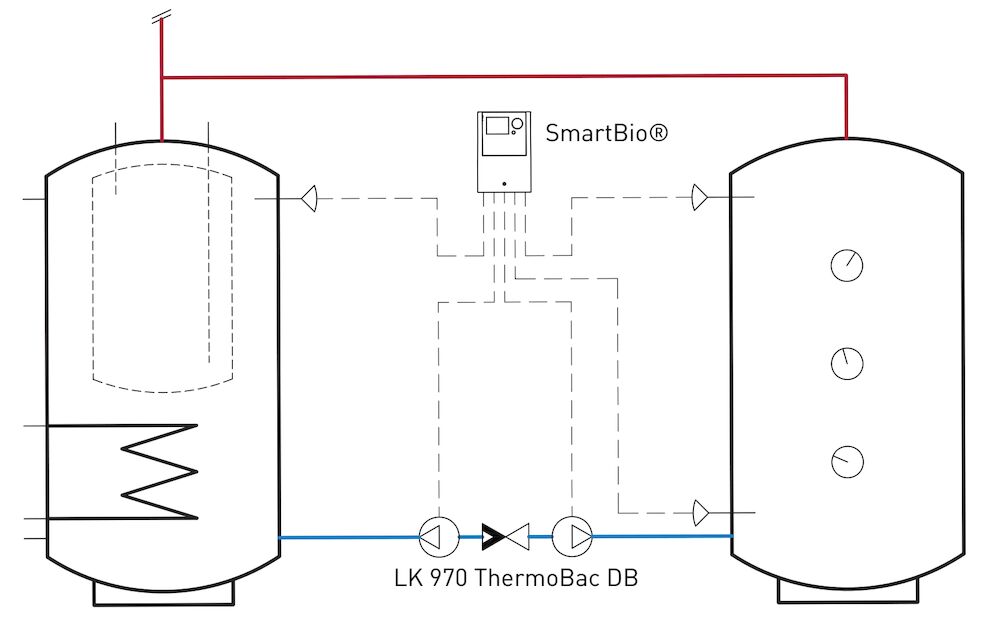

HYDRAULIIKKAJÄRJESTELMÄ 1.1

Hydrauliikkajärjestelmä 1 on varaajasäiliöllä ja lisäsäiliöllä varustetuille varaajajärjestelmille. LK 160 SmartBio® ohjaa kahta varaajien välissä olevaa kiertovesipumppua. Latauspumppu käynnistyy asetetussa lämpötilassa ja siirtää energiaa varaajasäiliöstä lisäsäiliöön. Kun varaajasäiliön lämpötila laskee, latauspumppu käynnistyy ja siirtää energiaa varaajasäiliöön.


HYDRAULIIKKAJÄRJESTELMÄ 1.1
Jotta estetään vapaakierto kumpaankin suuntaan, pumppujen väliin asennetaan LK 970 ThermoBac DB kaksitoiminen takaiskuventtiili – katso kohdasta Varaosat ja lisävarusteet.

HYDRAULIIKKAJÄRJESTELMÄ 3

Hydrauliikkajärjestelmä 3 on varaajasäiliön lataukseen pelletti-, öljy- tai kaasukattilan avulla. LK 160 SmartBio® ohjaa poltinta ja latauspumppua varaajan ja kattilan lämpötilaa mittaamalla.

HYDRAULIIKKAJÄRJESTELMÄ 4

Hydrauliikkajärjestelmä 4 on varaajajärjestelmille, jossa on pääsäiliö ja lämminvesivaraaja. Pääsäiliön yläosan energia on etusijalla lämmön syöttämiseksi nopeasti lämminvesivaraajaan. LK 160 SmartBio® ohjaa lämminvesivaraajan, pääsäiliön vaihtoventtiilien ja lämmityspiirin kiertovesipumpun latauspumppua.

Toimitussisältö

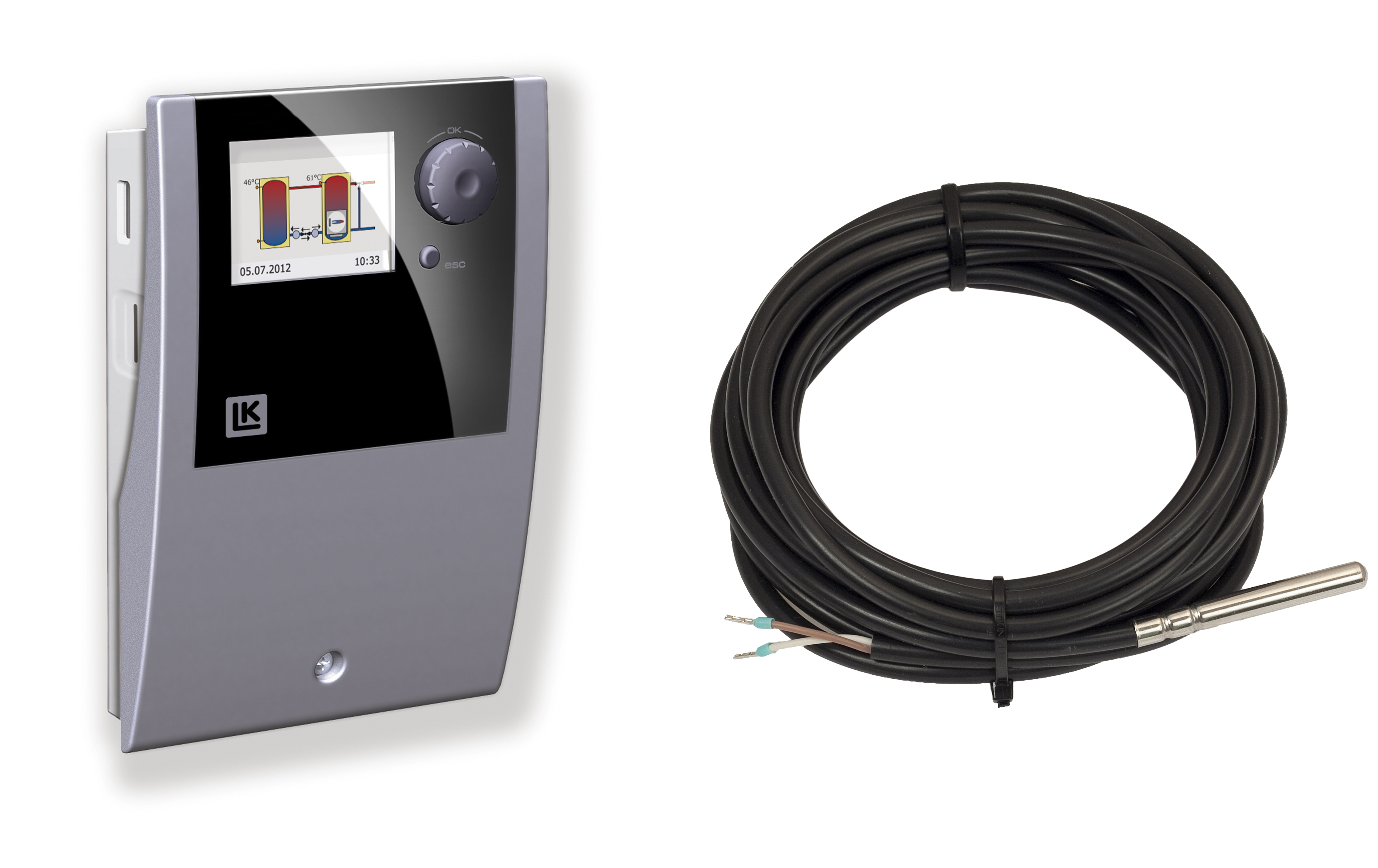

VAKIOPAKETTI

• Latausautomatiikka LK 160 SmartBio®
• Kolme anturia PT 1000 - 4 m johto

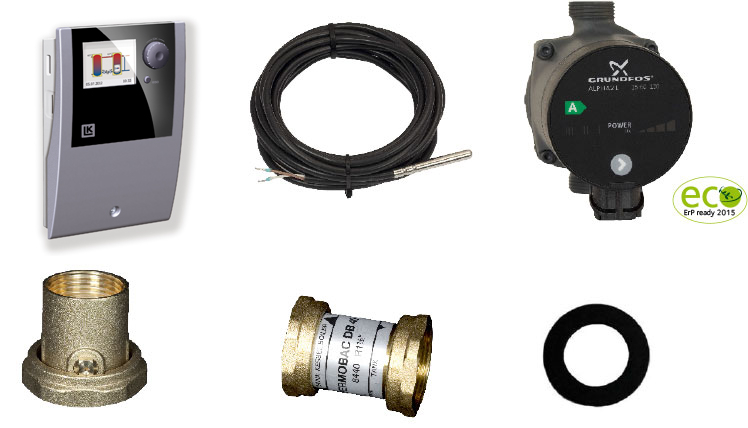

PAKETTI HYDRAULIIKKAJÄRJESTELMÄLLE 1.1

• Latausautomatiikka LK 160 SmartBio®
• Kolme anturia PT 1000 - 4 m johto
• Kaksi kiertovesipumppua Grundfos Alpha1 25-60/130
• Kaksi sulkuventtiiliä 1”
• Kaksitoiminen takaiskuventtiili LK 970 ThermoBac DB
• Neljä tiivistettä EPDM

Dokumentit

Tuotetiedot

LK 160 SmartBio

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - SmartBio.pdf

Käyttöohjeet

160 SmartBio - Instruction_148722

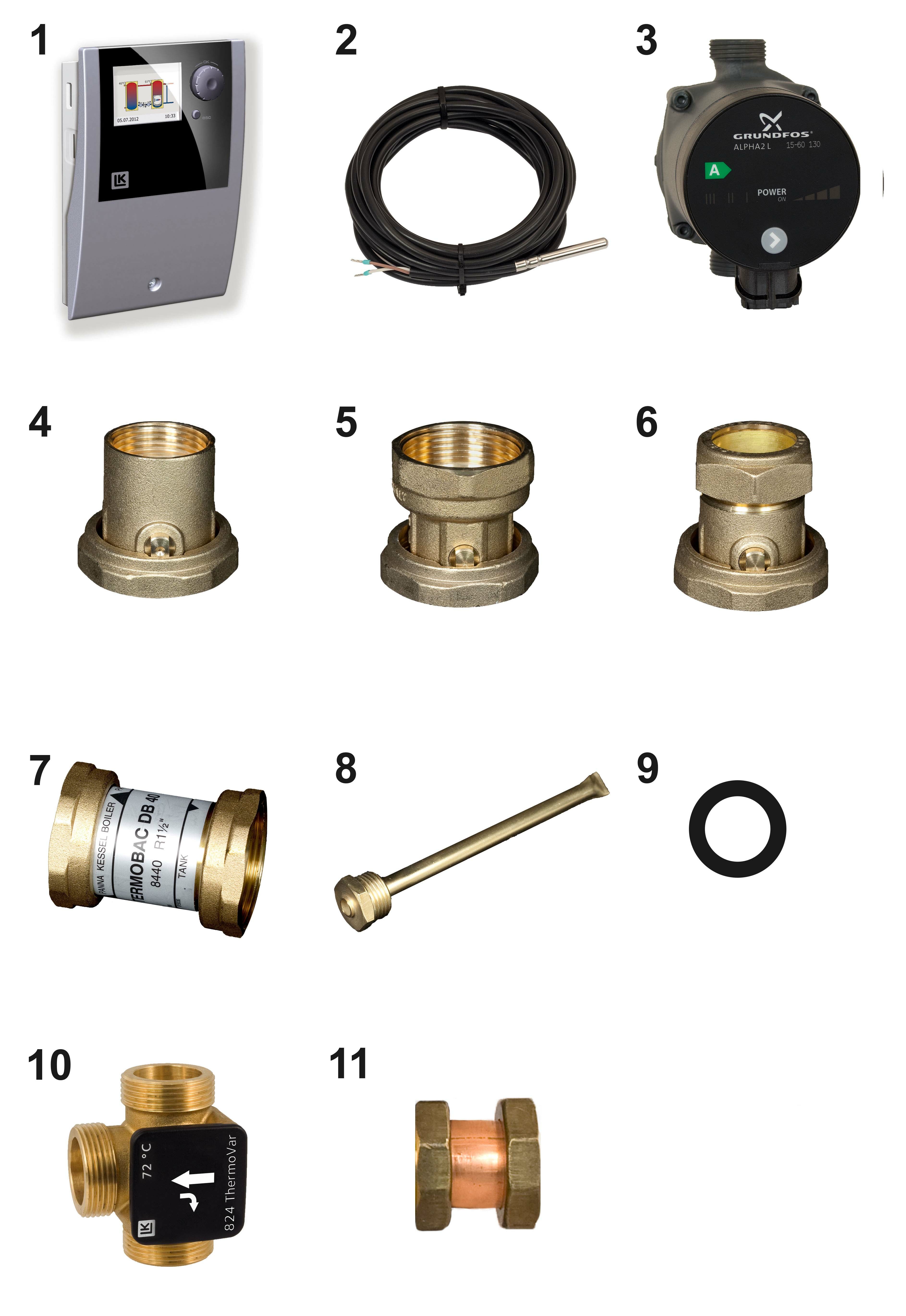

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
025017 Latausautomatiikka SmartBio® 1
181186 Varaaja-anturi PT 1000 Ø 6 mm - 4 m johto 2
187129 Kiertovesipumppu Grundfos Alpha1 25-60/130 3
187017 Sulkuventtiili Rp 1” 4
187018 Sulkuventtiili Rp 1¼” 5
187019 Sulkuventtiili 28 mm 6
180487 Kaksitoiminen takaiskuventtiili LK 970 ThermoBac DB 7
180812 Anturitasku 150 mm 8
013025 Tiiviste EPDM 1½” - Ø44 x Ø27 x 2 mm 9
181553 LK 824 ThermoVar® G 1½”, 45 °C 10
181554 LK 824 ThermoVar® G 1½”, 55 °C 10
181555 LK 824 ThermoVar® G 1½”, 61 °C 10
181556 LK 824 ThermoVar® G 1½”, 66 °C 10
181557 LK 824 ThermoVar® G 1½”, 72 °C 10
180810 Liitin G 1½” x G 1½”, L30 mm 11
