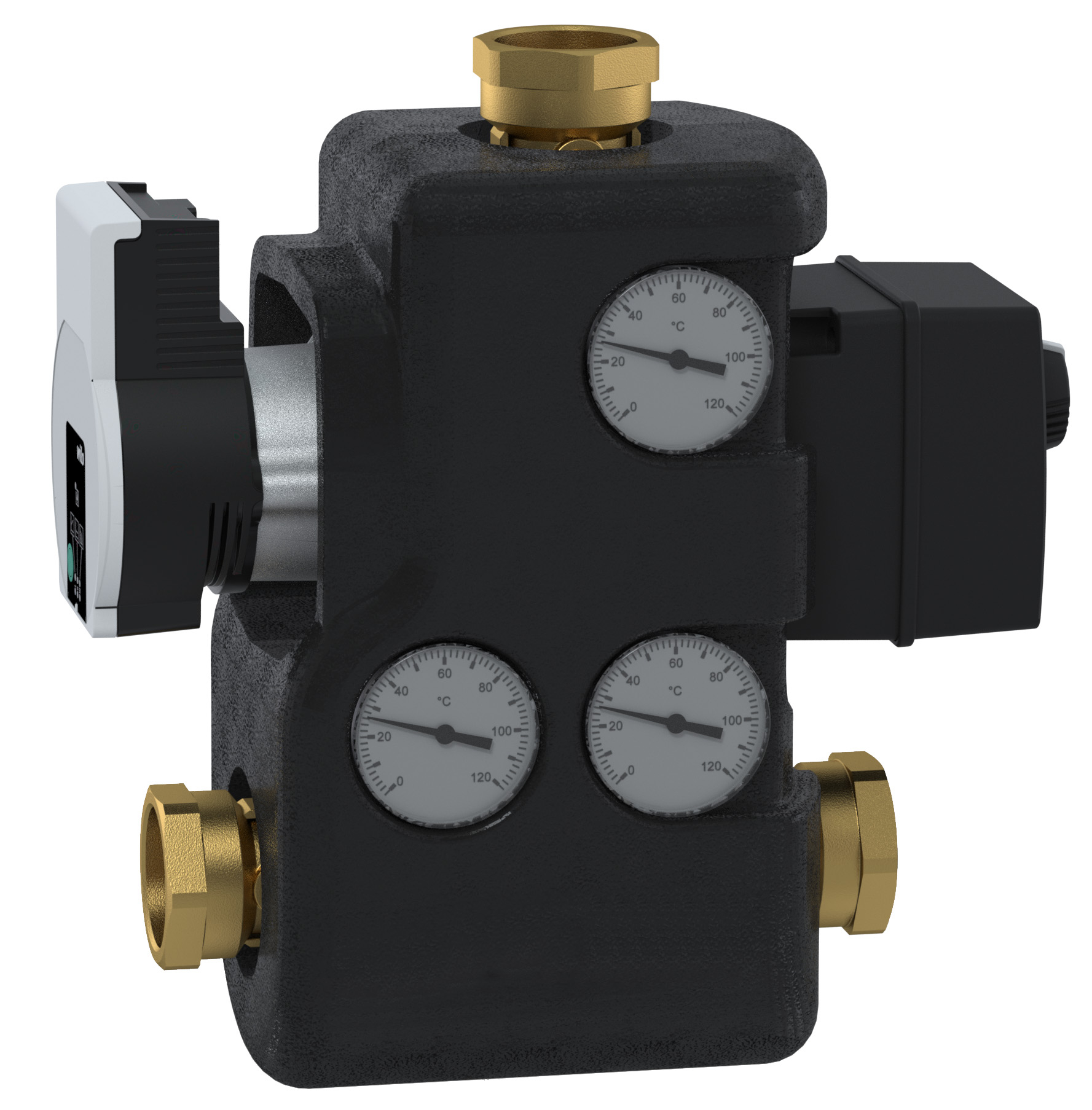

LK 811 ThermoMat 2.0 W

Uutuus

LK 811 ThermoMat 2.0 W

LK 811 ThermoMat 2.0 W on latauspaketti biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latauspaketti varmistaa parhaan mahdollisen lämpötilakerro­stuman varaajassa ja pitää paluuveden lämpötila...

Lue lisää

LK 811 ThermoMat 2.0 W

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

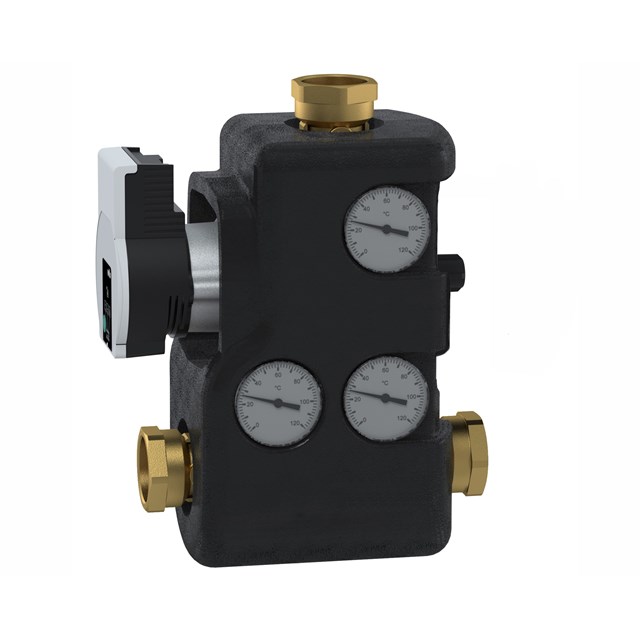

LK 811 – Sisäkierre

Uutuus

LK 811 – Sisäkierre 2 artikkelit

Tuote Tyyppi Koko A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
182772 ilman takaiskuventtiiliä Rp 1" 226 205 230 290 90 130 4,2
182770 ilman takaiskuventtiiliä Rp 1¼" 226 205 230 290 90 130 4,2

182772

Tyyppi ilman takaiskuventtiiliä
Koko Rp 1"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Paino (kg) 4,2

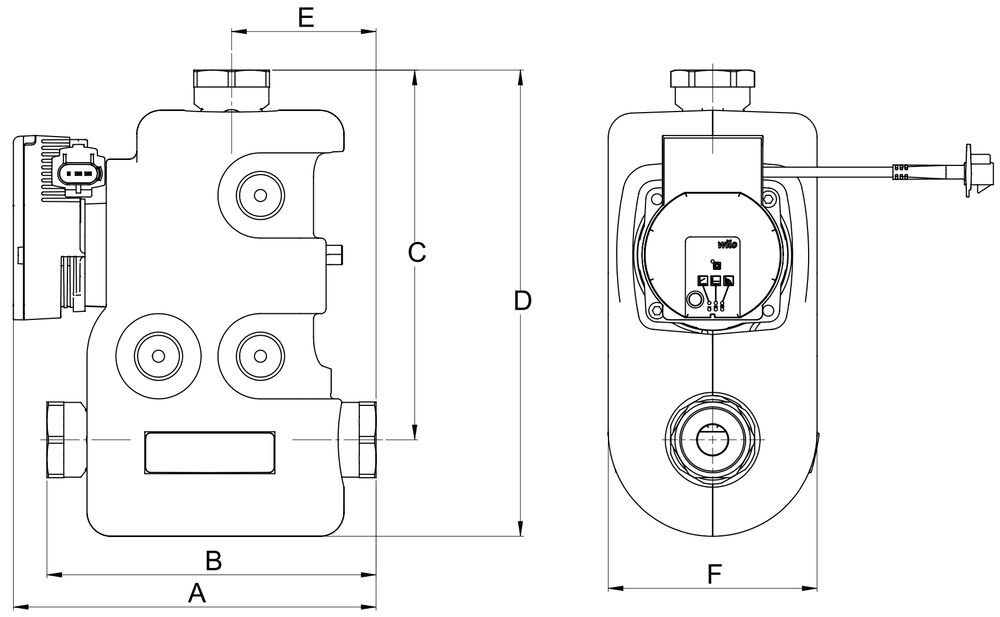

Mittapiirros
Tuotelista

182770

Tyyppi ilman takaiskuventtiiliä
Koko Rp 1¼"
A mm 226
B mm 205
C mm 230
D mm 290
E mm 90
F mm 130
Paino (kg) 4,2
Mittapiirros
Tuotelista

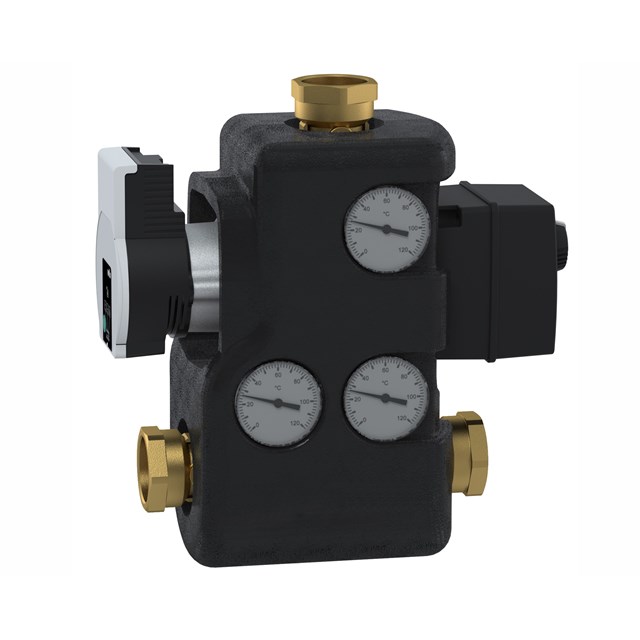

LK 811 – Sisäkierre - LK 100 SmartComfort CT kanssa

Uutuus

LK 811 – Sisäkierre - LK 100 SmartComfort CT kanssa 2 artikkelit

Tuote Tyyppi Koko A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
182779 ilman takaiskuventtiiliä + CT 100 Rp 1" 277 199 227 287 87 130 4,2
182780 ilman takaiskuventtiiliä + CT 100 Rp 1¼" 277 199 227 287 87 130 4,2

182779

Tyyppi ilman takaiskuventtiiliä + CT 100
Koko Rp 1"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Paino (kg) 4,2

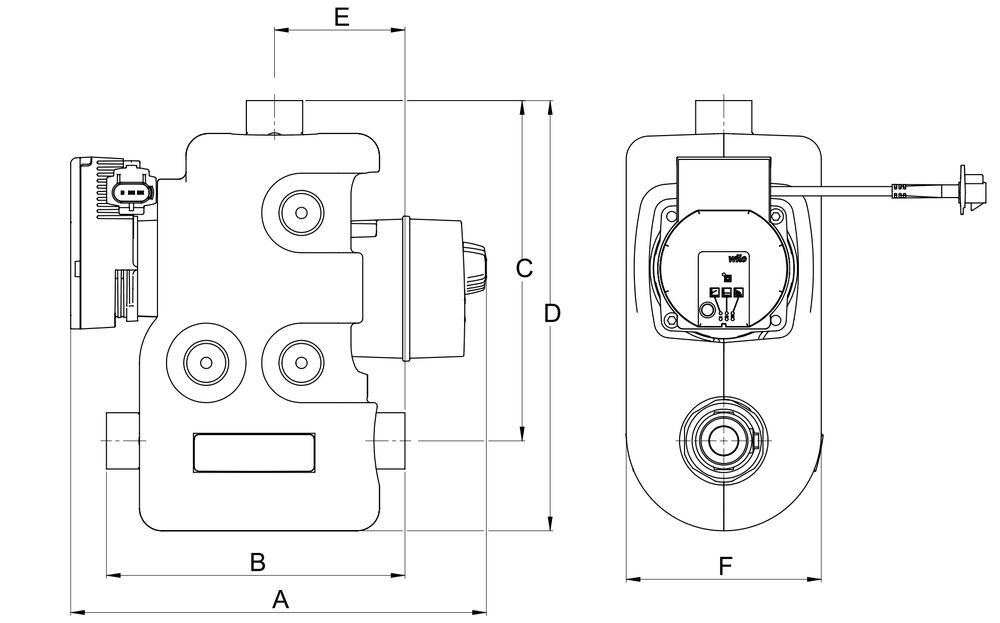

Mittapiirros
Tuotelista

182780

Tyyppi ilman takaiskuventtiiliä + CT 100
Koko Rp 1¼"
A mm 277
B mm 199
C mm 227
D mm 287
E mm 87
F mm 130
Paino (kg) 4,2
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 811 ThermoMat 2.0 W on latauspaketti biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latauspaketti varmistaa parhaan mahdollisen lämpötilakerro­stuman varaajassa ja pitää paluuveden lämpötilan korkeana lisäten näin laitteiston tehoa. Tervan ja kondenssin muodostuminen vähenee ja laitteiston käyttöikä ­pitenee.

LK 811 ThermoMat 2.0 W on yhtenäinen yksikkö, jossa on sisään­rakennettu energiatehokas kiertovesipumppu sekä 3-tie sekoitus­venttiili, joka säätelee kahta porttia. Lataus­pakettiin kuuluu myös kolme sulkuventtiiliä kytkennän ja huollon helpottamiseksi sekä eriste lämpöhäviöiden minimoi­mista varten. Lisävarusteina voidaan tilata kolme lämpömittaria, joista voi helposti seurata latausta. Latauspaketteja on kahdenlaisia – takaiskuventtiilin kanssa tai ilman sitä. Takaiskuventtiilin ansiosta saadaan toiminnot, jotka on kuvattu polton eri vaiheiden kohdassa 4. Latauspaketti on käännettävissä ja se voidaan asentaa ­kattilan oikealle tai vasemmalle puolelle. Sulkuventtiilien ansiosta kaikki osat ovat vaihdettavissa ja huolto voidaan tehdä järjestelmää tyhjentämättä.

LK 811 ThermoMat 2.0 W voidaan varustaa elektronisella säätöautomatiikalla, ensisijaisesti LK 100 SmartComfort CT:llä. Muiden valmistajien asennussarjoja säätöautomatiikalle on tilattavissa – katso erillinen sivu.
Lisätietoa saa ottamalla yhteyttä myyntiosastoon.

LK 811 ThermoMat 2.0 W kytketään biopolttoainekattilan ja varaajan väliseen paluujohtoon. Se asennetaan pystyasentoon pumpun käyttöakselin ollessa vaakasuorassa.

Latauspaketti on normaalisti huoltovapaa. Tarkista kytkentä säännöllisesti.

Tekniset tiedot

Jännite: 230 VAC 50 Hz
Tehonkulutus: 10-75 W, pumpun nopeudesta riippuen
Maks. Kattilateho: 65 kW 20 °C:ssa ΔT
Suurin sallittu käyttöpaine: 0,6 MPa (6 bar)
Käyttölämpötila: Min. 5 °C/Maks. 95 °C
Paluulämpötila: 5-99 °C LK 100 SmartComfort CT:n kanssa
Ympäristön lämpötila: Min. 5 °C/Maks. 60 °C
Kierrestandardi: Rp - sisäkierre
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kiertovesipumput: Wilo Para /6 SC FS14, Wilo Para /8 SC FS14
Materiaali, venttiilipesä: Messinki EN 1982 CB753S
Materiaali, eriste: Paisutettu Polypropeeni EPP

Käyttökohteet

Latausryhmän toiminto polton eri vaiheissa:
1. Lämmitysvaihe

Vesi kiertää kattilan ja lataus­paketin välillä kattilan lämpötilan noustessa.

2. Latausvaihe

Säätöautomatiikka alkaa ­avata sekoitus­venttiiliä, kun asetettu lämpötila saavutetaan ja varaajasta tuleva paluuvesi sekoittuu menoveteen ennen veden paluuta kattilaan. Paluulämpötila kattilaan pidetään vakiona.

3. Lopetusvaihe

Sekoitusventtiili on täysin auki kohti varaajaa. Tuloksena on ­paras mahdollinen lämmönsiirto kattilasta, ja varaaja täyttyy menovedellä. Kun kattila on jäähtynyt, LK 100 SmartComfort CT:n säätö­automatiikka estää virtauksen ­varaajasta takaisin kattilaan.

4. Vapaakierto takaiskuventtiilin kanssa

Vapaakierto alkaa heti polton ­loputtua ja kiertovesipumpun ­pysähdyttyä. Jäljellä oleva kuuma vesi latautuu varaajaan. Sähkökatkoksen sattuessa tai pumpun mennessä rikki, takaiskuventtiili avautuu automaattisesti ja ­vapaakierto alkaa. Takaiskuventtiili estää myös virtauksen varaajasta takaisin kattilaan.

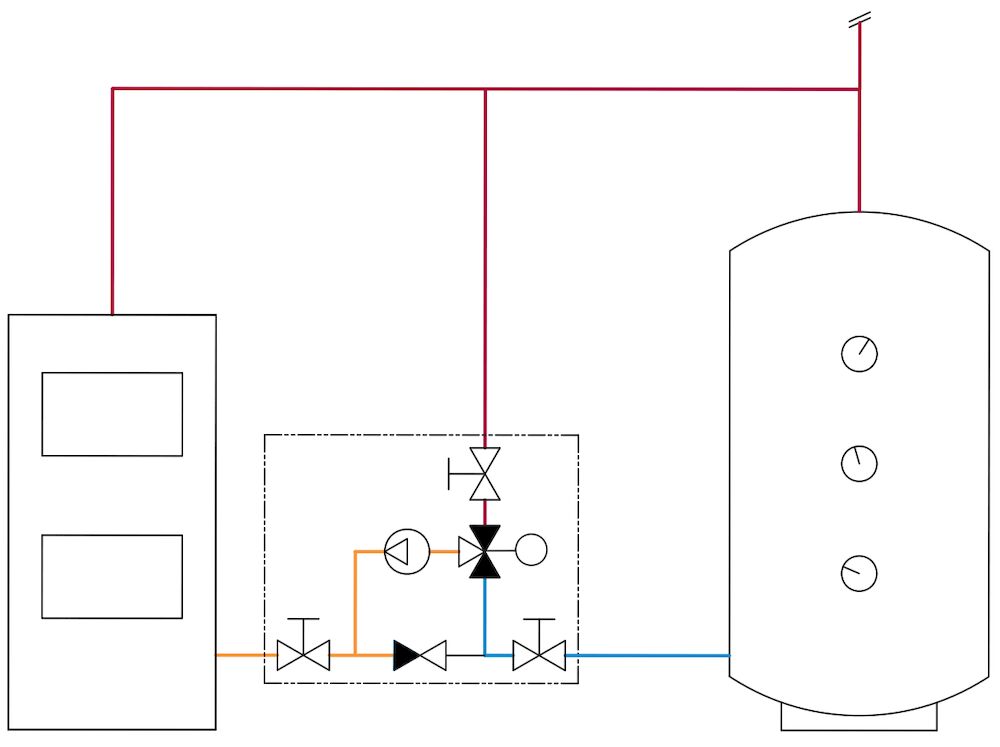

Takaiskuventtiilin kanssa

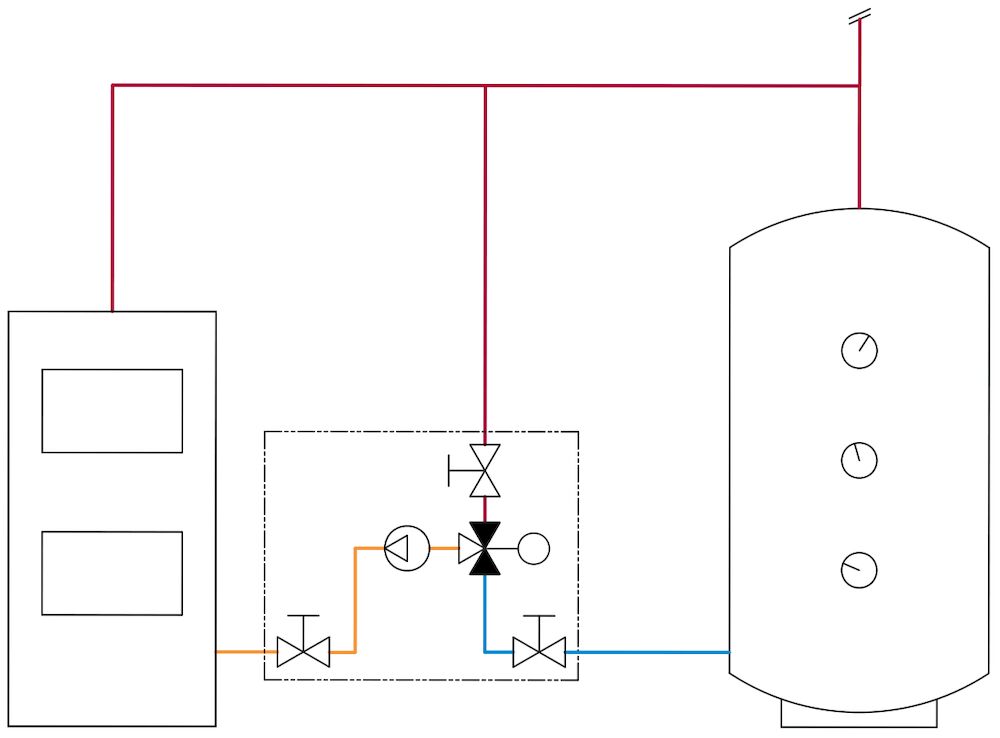

Ilman takaiskuventtiiliä

Tekniset piirustukset

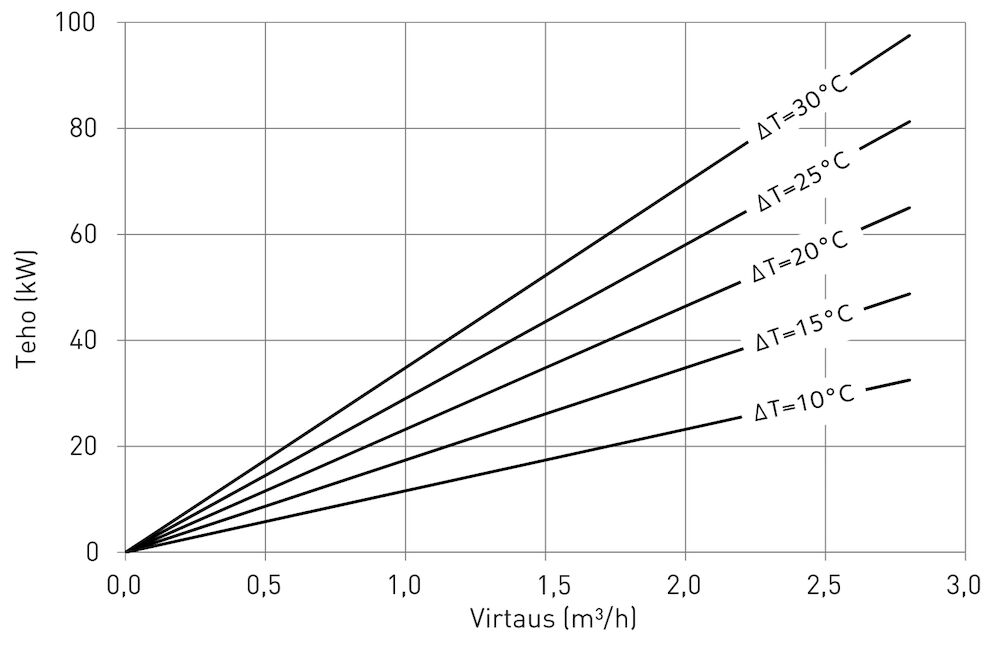

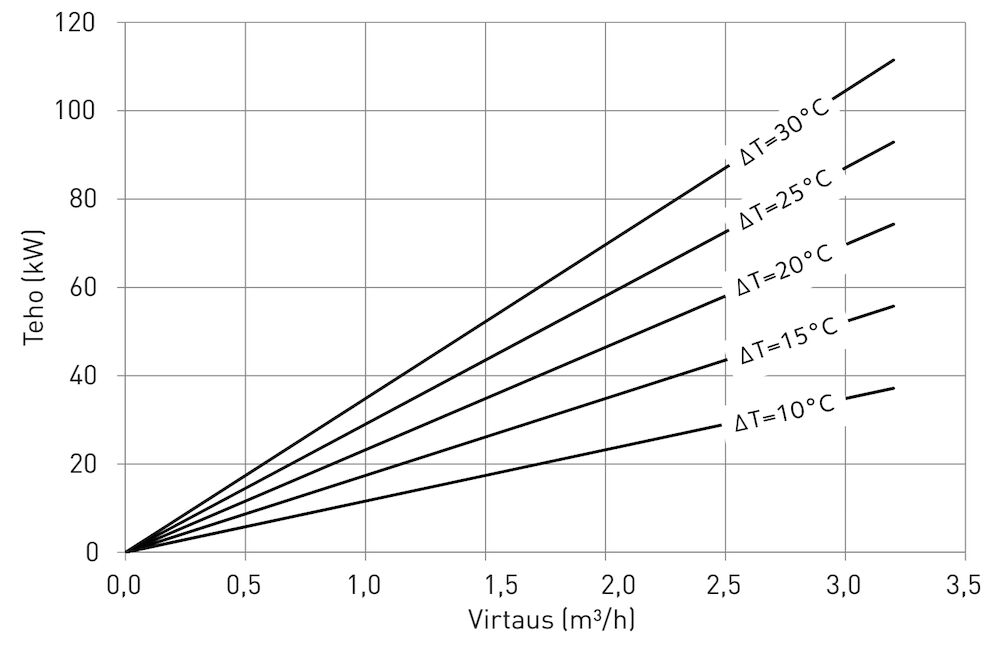

Kattilateho, Wilo Para*/6 SC FS14

Kattilateho, Wilo Para*/8 SC FS14

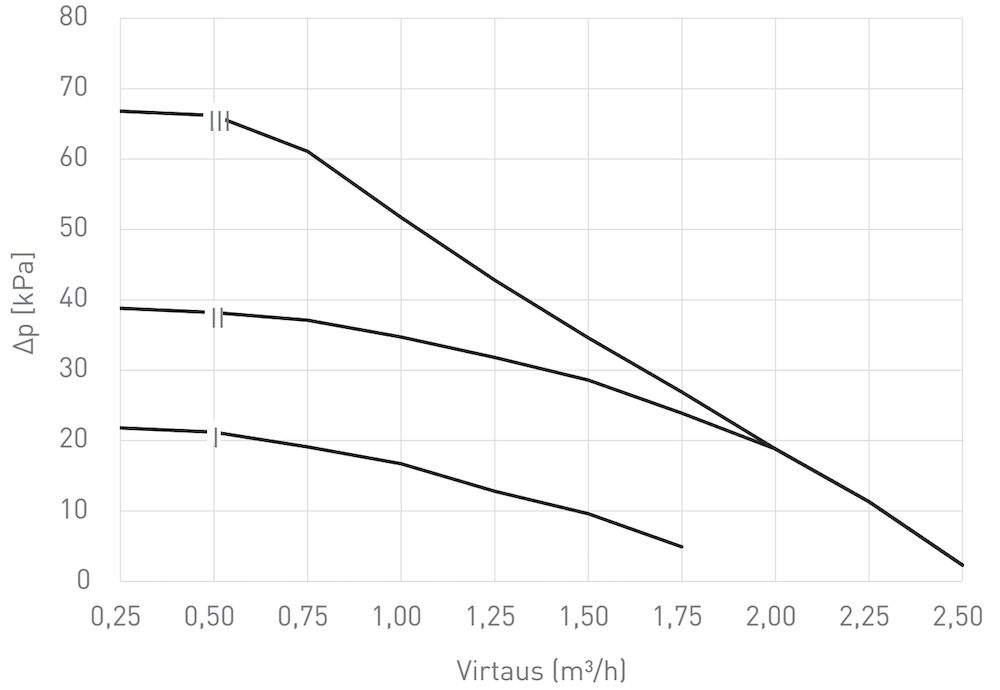

Pumpun Ominaisuudet, Wilo Para*/6 SC FS14

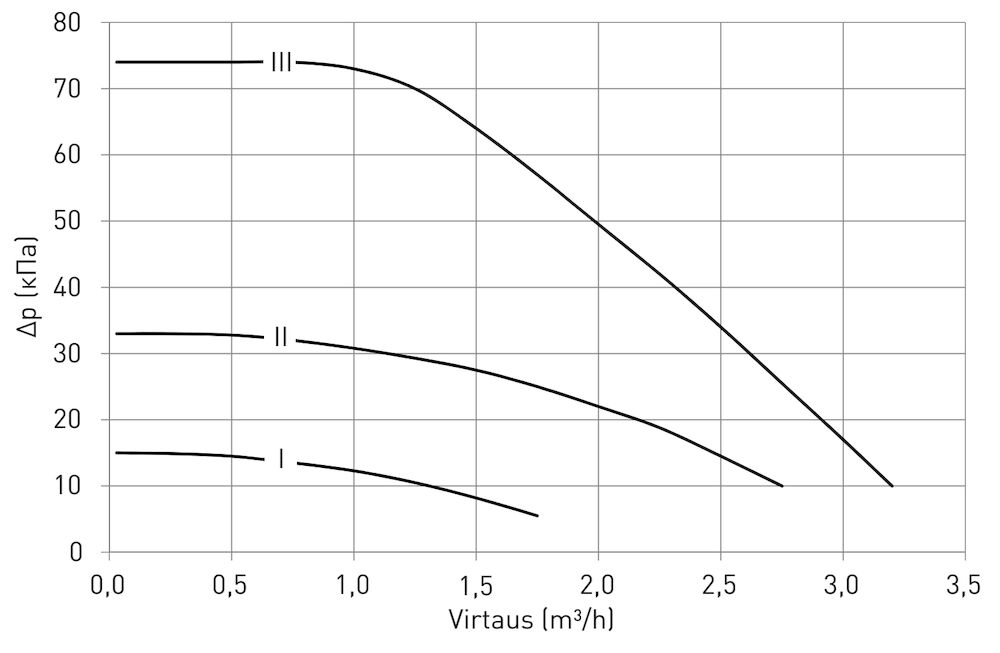

Pumpun Ominaisuudet, Wilo Para */8 SC FS14

Dokumentit

Tuotetiedot

LK 811 ThermoMat 2.0 W

Käyttöohjeet

811 ThermoMat E Eco - Instruction_148697

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 810 , 811.pdf

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187347 Wilo Para */8 SC FS14 1
187960 Wilo Para */6 SC FS14 1
095443 Kaapeli Wilo Para 200 mm + Liitin 2
095220 Liitin 3
187110 Korjaussarja 811 4
187066 Tiivistesarja 811/840/841, DN 15-20 5
013025 Tiiviste EPDM 1½” - Ø44 x Ø27 x 2 mm 6
187021 Takaiskuventtiili 810/811 7
187022 Tulppa 810/811 8
187018 Sulkuventtiili Rp 1¼” 9
187019 Sulkuventtiili 28 mm 10
187017 Sulkuventtiili Rp 1” 11
187351 EPP-eriste, 811 12
058126 Lämpömittari 120 °C 13
