LK 816 ThermoKit E

LK 816 ThermoKit E

  • Täydellinen paketti
  • Energiatehokas pumppu

LK 816 ThermoKit E Eco on latausryhmä biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latausryhmä varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan kor...

Lue lisää

LK 816 ThermoKit E

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit

Artikkelit

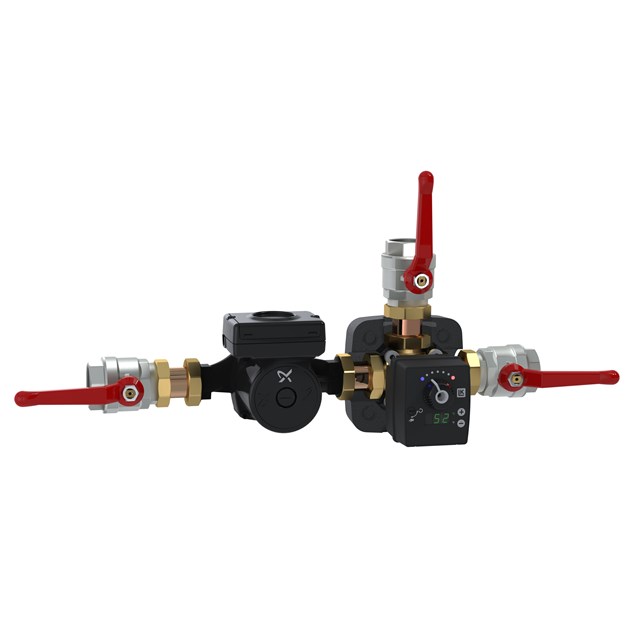

LK 816 - Grundfos UPML 25-95 - sisäkierre

LK 816 - Grundfos UPML 25-95 - sisäkierre 2 artikkelit

Tuote Koko Lisätiedot Paino (kg) Tuotelista
181578 Rp 1½" Adapteri - EU 7,1
181579 Rp 1½" Adapteri - UK 7,1

181578

Koko Rp 1½"
Lisätiedot Adapteri - EU
Paino (kg) 7,1
Tuotelista

181579

Koko Rp 1½"
Lisätiedot Adapteri - UK
Paino (kg) 7,1
Tuotelista
LK 816 - Grundfos UPML 25-95 - sisäkierre

LK 816 - Grundfos UPML 25-95 - sisäkierre 2 artikkelit

Tuote Koko Lisätiedot Paino (kg) Tuotelista
182396 G 1¼" Adapteri - EU 7,1
182397 G 1¼" Adapteri - UK 7,1

182396

Koko G 1¼"
Lisätiedot Adapteri - EU
Paino (kg) 7,1
Tuotelista

182397

Koko G 1¼"
Lisätiedot Adapteri - UK
Paino (kg) 7,1
Tuotelista

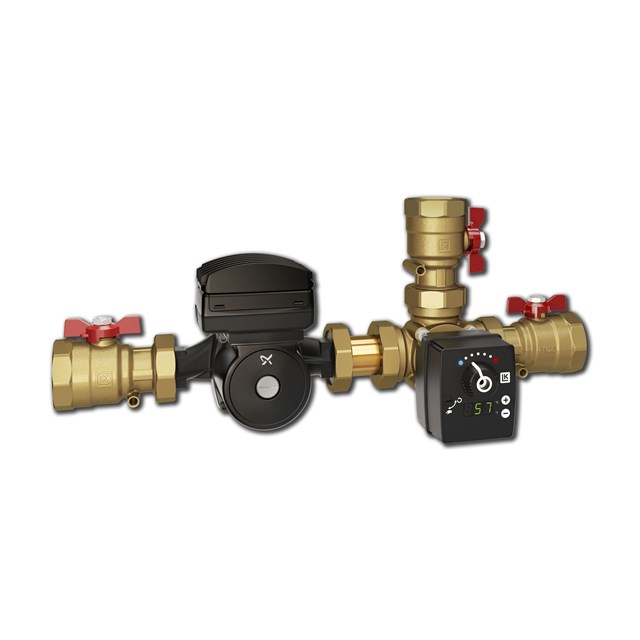

LK 816 - Grundfos UPMXL 32-105 - sisäkierre

LK 816 - Grundfos UPMXL 32-105 - sisäkierre 2 artikkelit

Tuote Koko Lisätiedot Paino (kg) Tuotelista
181580 Rp 2" Adapteri - EU 11,1
181581 Rp 2" Adapteri - UK 11,1

181580

Koko Rp 2"
Lisätiedot Adapteri - EU
Paino (kg) 11,1
Tuotelista

181581

Koko Rp 2"
Lisätiedot Adapteri - UK
Paino (kg) 11,1
Tuotelista
LK 816 - Grundfos Magna 32-80 - sisäkierre

LK 816 - Grundfos Magna 32-80 - sisäkierre 1 artikel

Tuote Koko Lisätiedot Paino (kg) Tuotelista
181410 Rp 2” Adapteri - EU 12,4

181410

Koko Rp 2”
Lisätiedot Adapteri - EU
Paino (kg) 12,4
Tuotelista

Tarkat tiedot

Kuvaus

LK 816 ThermoKit E Eco on latausryhmä biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Latausryhmä varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

LK 816 ThermoKit E Eco koostuu energiatehokkaasta kiertovesipumpusta, LK 840 ThermoMix sekoitusventtiilistä, LK 100 SmartComfort CT säätöautomatiikasta, josta säädetään paluuveden minimilämpötila kattilaan 5-99 °C, sekä kolmesta kytkentää ja huoltoa helpottavasta sulkuventtiilistä. Tuotteeseen 181578 ja 181579 kuuluu sekoitusventtiilin eriste. Latausryhmä on käännettävissä, ja se voidaan asentaa kattilan oikealle tai vasemmalle puolelle. Sulkuventtiilien ansiosta kaikki osat ovat vaihdettavissa, ja huolto voidaan tehdä järjestelmää tyhjentämättä.

LK 816 ThermoKit E Eco kytketään biopolttoainekattilan ja varaajan väliseen paluujohtoon. Se asennetaan pumpun käyttöakselin ollessa vaakasuorassa.

Latausryhmä on normaalisti huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Jännite: 230 VAC 50/60 Hz
Tehonkulutus: 10-180 W pumpun nopeudesta riippuen,
LK 100 SmartComfort CT Säätöautomatiikka, 3 VA
Ensiöjännite, verkkolaite: 100-240 VAC 50/60 Hz
Toisiojännite, verkkolaite: 24 VDC 250 mA
Maks. Kattilateho: Riippuu kiertovesipumpusta
Kääntökulma: Säätöautomatiikka: 90°
Vääntömomentti: Säätöautomatiikka: 5 Nm
Käyntiaika: 140 s
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: Väh. 5 °C/enint. 95 °C
Paluulämpötila: 5 - 99 °C
Ympäristön lämpötila: Väh. 5 °C/enint. 40 °C
Kierrestandardi: Rp - sisäkierre, G - sisäkierre
Suojausluokka: IP 40
Siirtoneste 1: Vesi - Glykolia maks. 50%
Kiertovesipumput: Grundfos Magna 32-80 180, Grundfos UPML 25-95 180, Grundfos UPMXL 32-105 180
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, eriste: Paisutettu Polypropeeni EPP
Virtaus: Riippuu kiertovesipumpusta

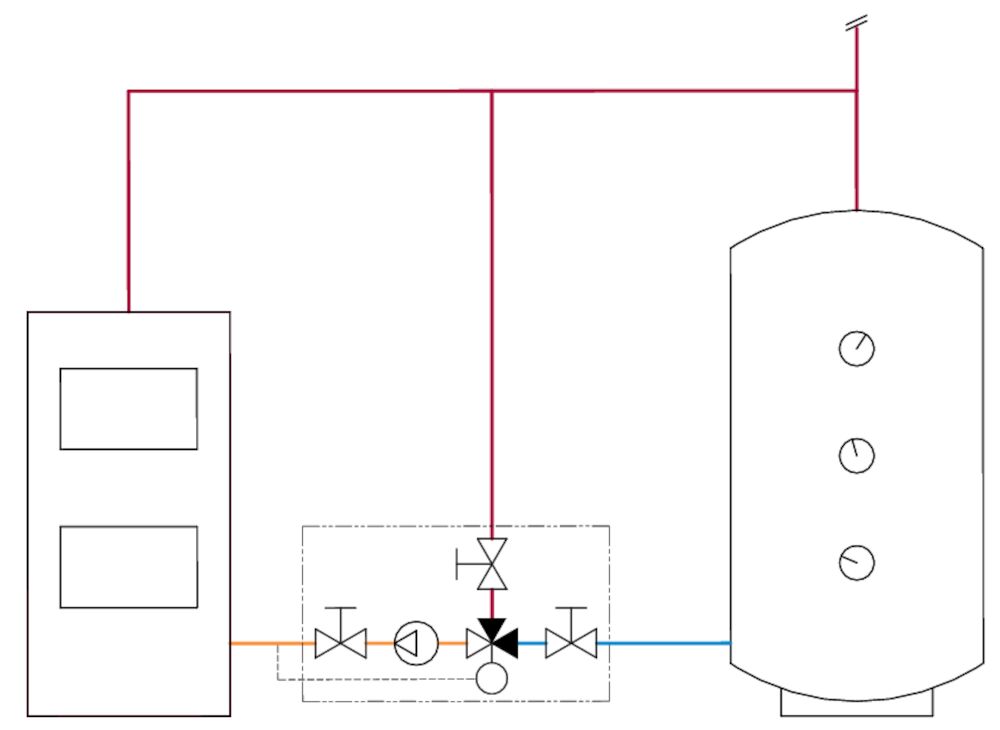

Käyttökohteet

Latausryhmän toiminta polton eri vaiheissa:

1. Lämmitysvaihe
Vesi kiertää kattilan ja latauspaketin välillä kattilan lämpötilan noustessa.

2. Latausvaihe
Säätöautomatiikka alkaa avata sekoitusventtiiliä, kun asetettu lämpötila saavutetaan, ja varaajasta tuleva paluuvesi sekoittuu menoveteen ennen veden paluuta kattilaan. Paluulämpötila kattilaan pidetään vakiona.

3. Lopetusvaihe
Sekoitusventtiili on täysin auki kohti varaajaa. Tuloksena on paras mahdollinen lämmönsiirto kattilasta, ja varaaja täyttyy menovedellä. Kun kattila on jäähtynyt, säätöautomatiikka estää virtauksen varaajasta takaisin kattilaan.

4. Vapaakierto
Sähkökatkoksen sattuessa tai pumpun mennessä rikki voidaan elektroninen säätöautomatiikka säätää käsin ja varaaja ladata vapaakierrolla.

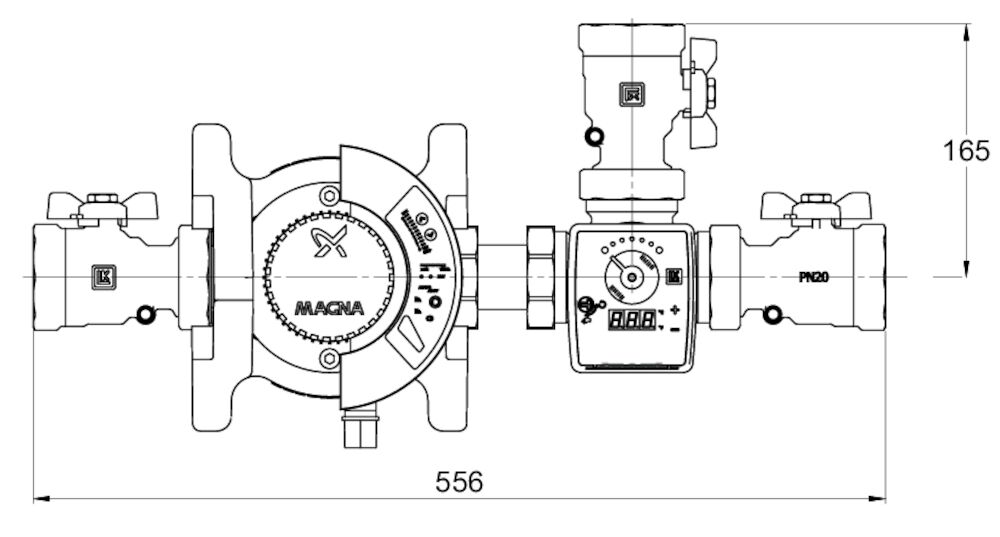

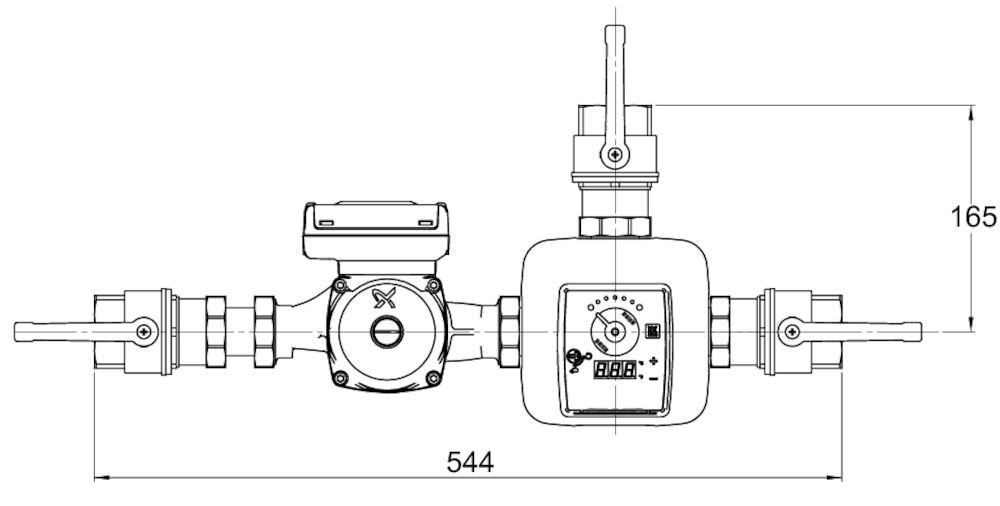

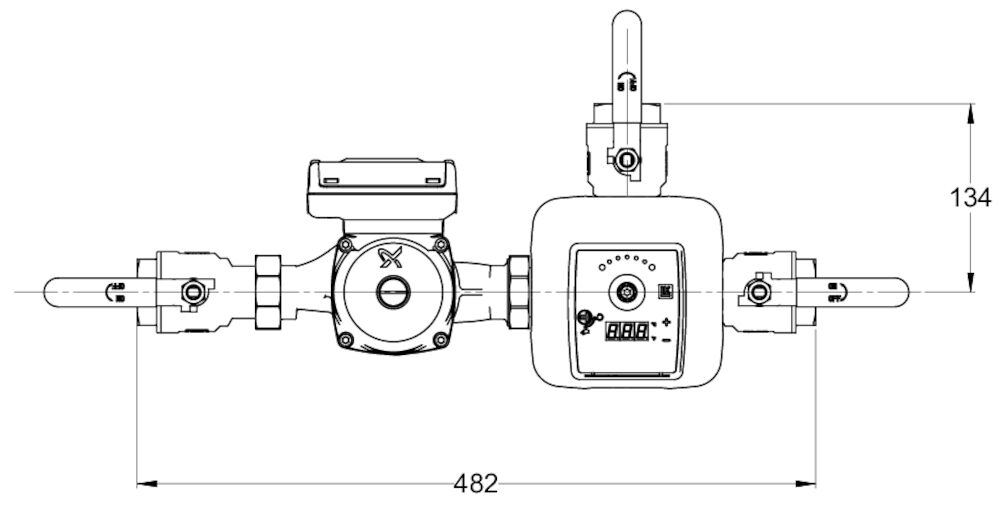

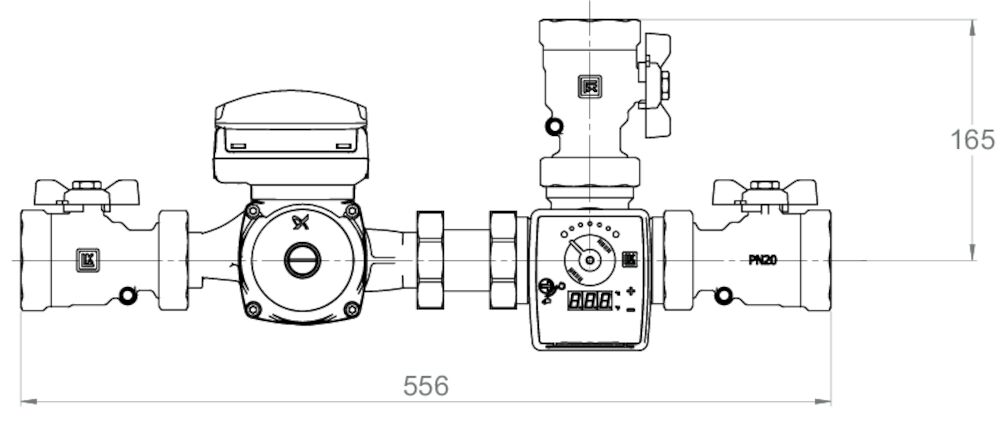

Tekniset piirustukset

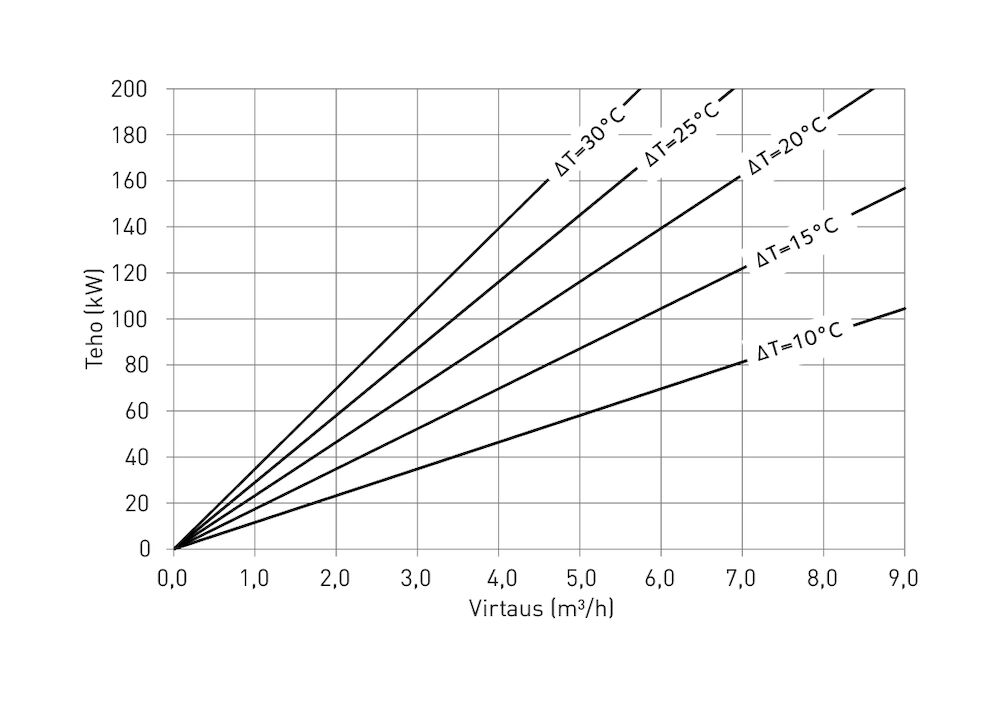

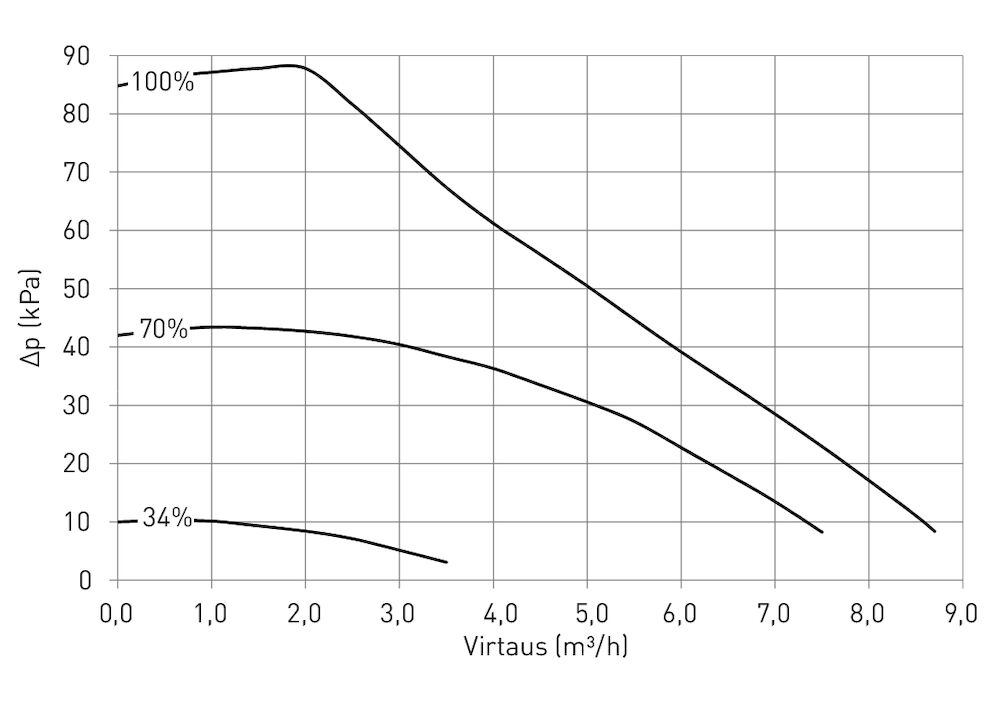

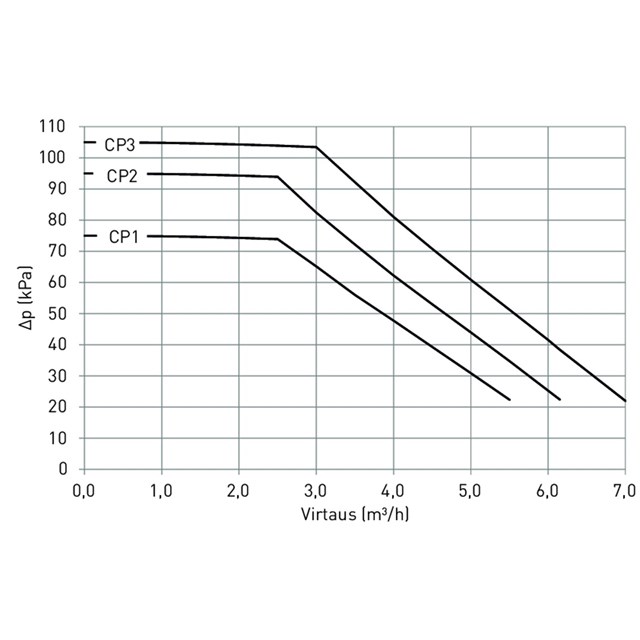

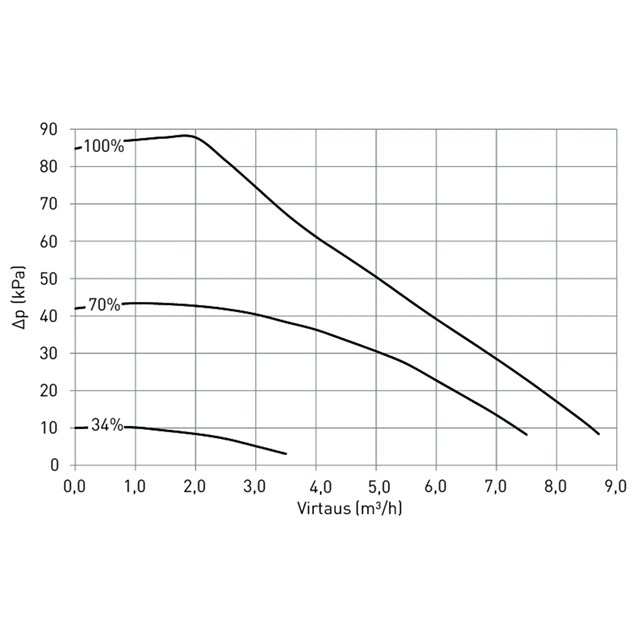

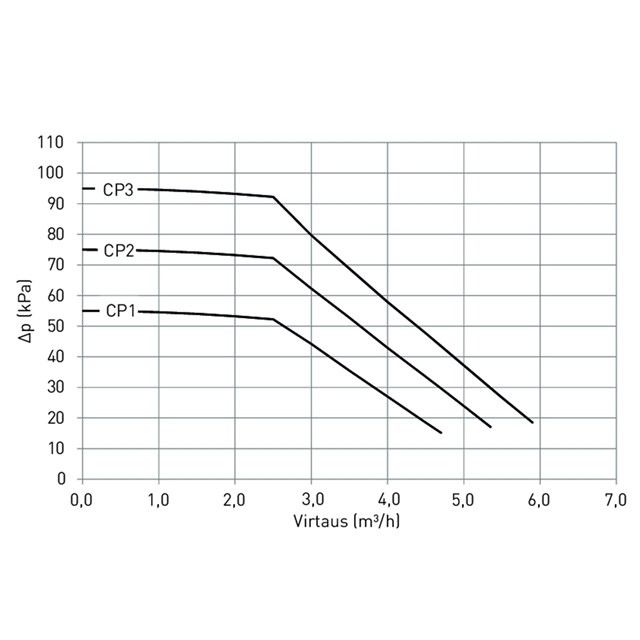

Kattilateho
