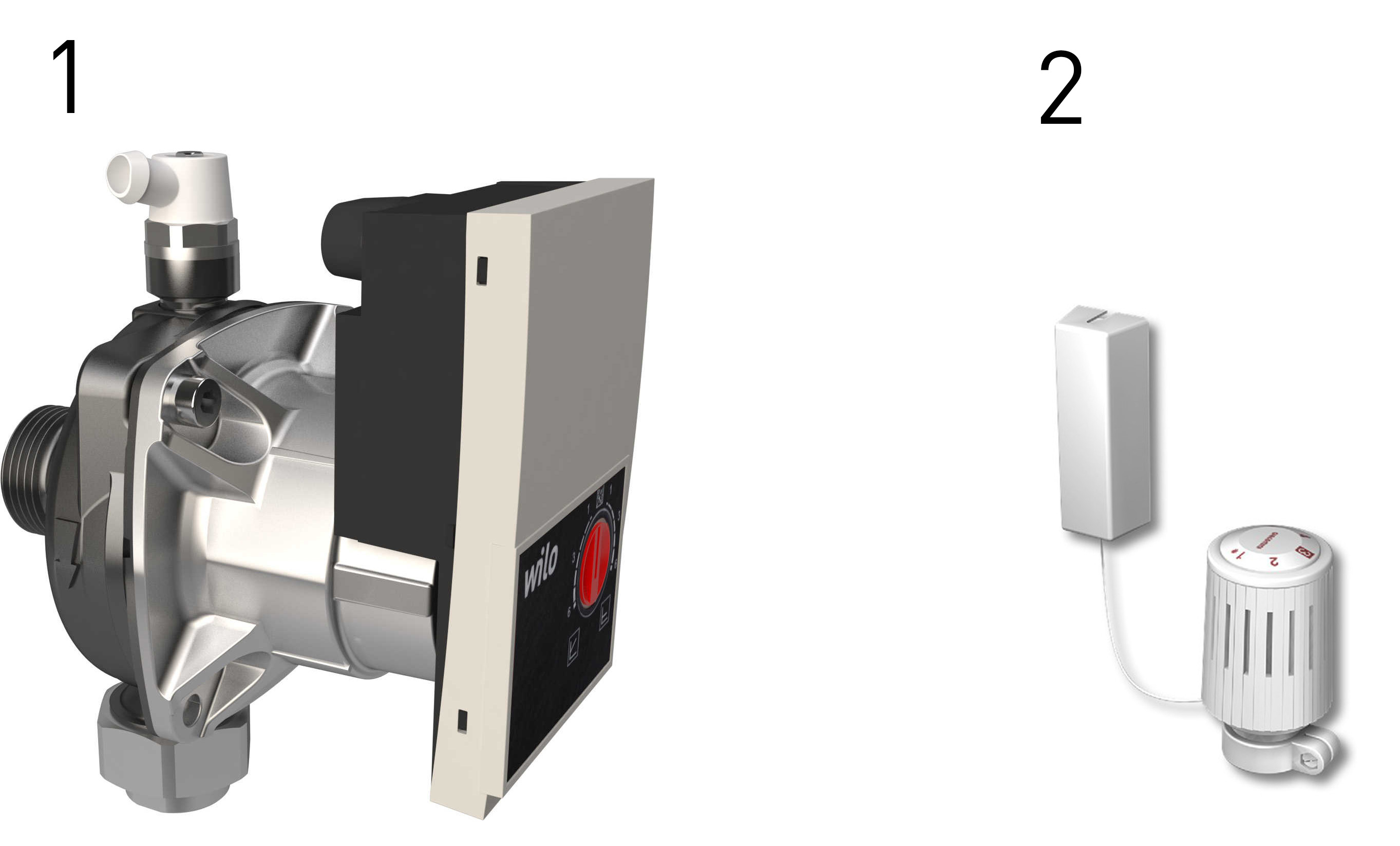

Varaosat ja lisävarusteet

Artikkelit

LK 420 - puserrusliitin tai ulkokierre/sisäkierre 1 artikel

Tuote	Koko	Kvs m³/h	Paino (kg)	Tuotelista
299773	G ¾” EuroCone / Rp ½”	1,05	4,0

Koko	G ¾” EuroCone / Rp ½”
Kvs m³/h	1,05
Paino (kg)	4,0
Tuotelista

Tarkat tiedot

Kuvaus

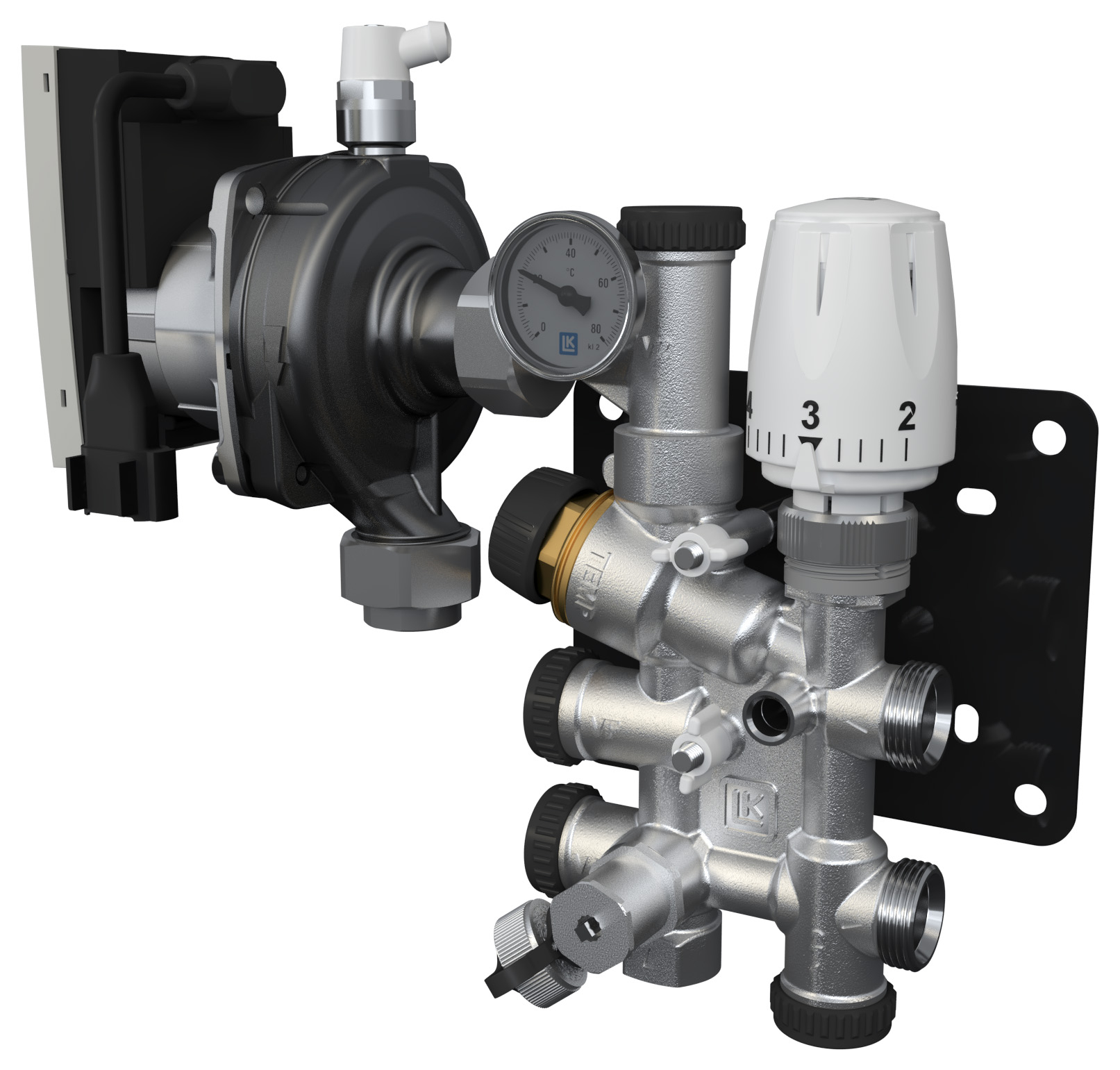

LK 420 MiniShunt 2.0 on sekoitusryhmä, jonka avulla pienempi lattialämmitysala voidaan kytkeä olemassa olemaan lämmitysjärjestelmään.
Minishunt säätää lämmitysjärjestelmän lämpötilan alemmalle tasolle lattialämmitysjärjestelmän tarpeiden
mukaan. Kapasiteetin voi asettaa kaavamaisesti, kun lämmitystarve
on 50 W/m² ja lattialämmitysala enintään 60 m². Kapasiteetti riippuu kuitenkin ensisijaisesta lämpötilasta, paineesta,
asennustavasta jne.
• Enintään 60 m² lattia-aloille.
• Kompakti rakenne.
• Energiatehokas kiertovesipumppu.
• Termostaatilla ohjattava menoputken lämpötilan
enimmäisrajoitus.

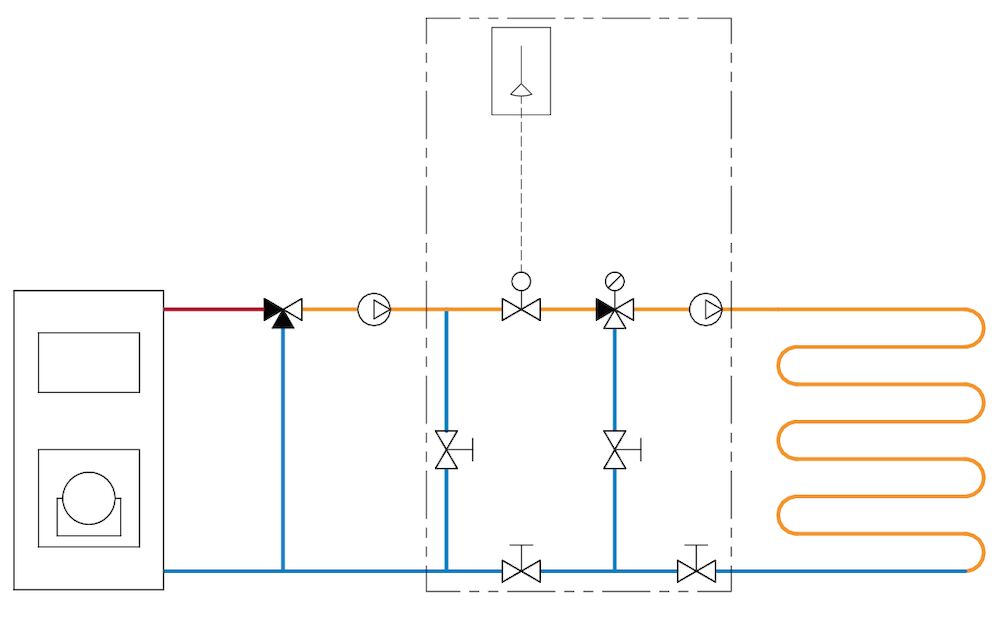

• Kytkettävissä 1- ja 2-putkijärjestelmän väliin.
• VF-venttiili.
• Helppo täyttää/tyhjentää.
• Laajennettavissa 2, 3 tai 4 lattialämmityspiirille.

TOIMITUSSISÄLTÖ

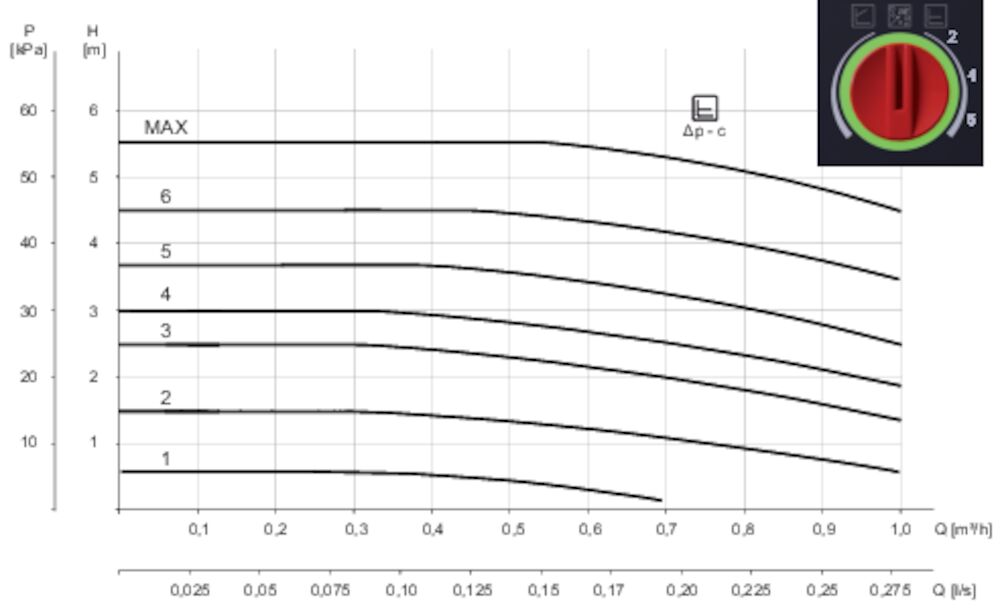

• Kiertovesipumppu Wilo Yonos Para RSB 15/6-RKA, jossa on
kierrosluvun säätö, 1-vaiheinen 230 V AC, 50 Hz, enint. 45
W, 0,44 A.
• Termostaattti, jossa on kapillaariputkianturi P = 2 m.
• 1 lämpömittari, jonka voi sijoittaa vapaasti johonkin
sekoitusryhmän lämpömittaritaskuista.
• Ilmaukseen 0,5 m letku.
• Ensisijainen kytkentä G20 EK ja 2 liitintä kytkentään CU15.
• Seinäkonsoli.

Tekniset tiedot

Jännite:	1-vaiheinen 230V+10%/-15% 50/60 Hz, PE
Tehonkulutus:	Enint. 45 W
Suurin sallittu käyttöpaine:	0,6 MPa (6 bar)
Paine-ero enint.:	0,1 MPa (1 bar)
Käyttölämpötila:	Ensisijainen enint. 80 °C Toissijainen väh. 12 °C / enint. 55 °C
Ympäristön lämpötila:	Enint. 60 °C
Kierrestandardi:	Rp - sisäkierre, G - ulkokierre
Kotelointiluokka:	IP X4D
Siirtoneste 1:	Vesi - Glykolia maks. 50% Etanolia maks. 30%
Kiertovesipumput:	Wilo Yonos Para RSB 15/6-RKA
Materiaali, venttiilipesä:	Niklattu messinki EN 12165 CW617N
Muuta:	Venttiilikapasiteetti enint. : Kvs 1,05 Maks. venttiilin kapasiteetti itsesäätyvällä termostaatilla. : Maks. noin 20 °C huoneenlämmössä Kv 0,9 Hyväksytty pumppu : CE, EC pienjännitedirektiivi (2006/95/EY) sis. lisäykset
Venttiilikapasiteetti enint.:	Kvs 1,05 itsesäätyvällä termostaatilla. Maks. noin 20 °C huoneenlämmössä: Kv 0,9
Tyyppihyväksyntä:	Pumppu : CE, EC pienjännitedirektiivi (2006/95/EY) sis. lisäykset
