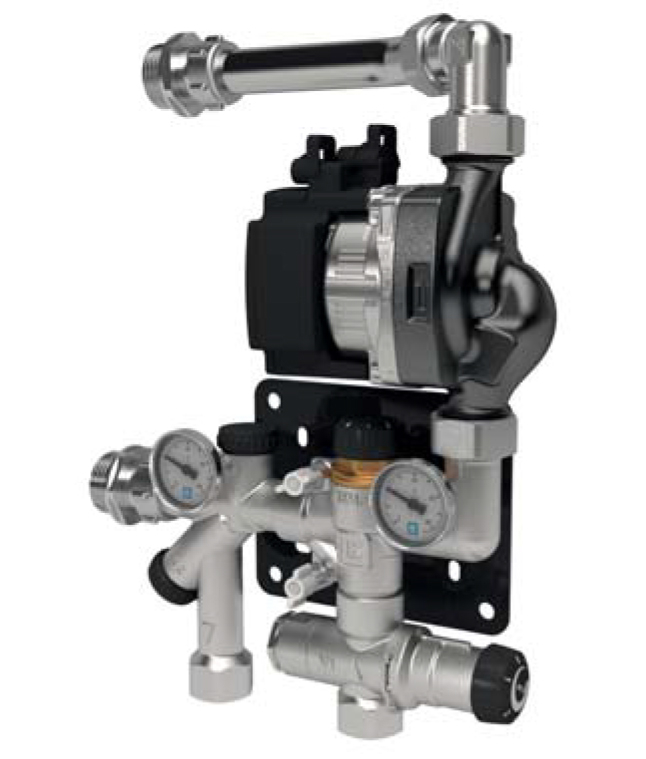

LK 421 Jakajasekoitusryhmä

LK 421 Jakajasekoitusryhmä

  • LK 421 Jakajasekoitusryhmä

Sekoitusryhmä järjestelmiin, joissa on pääpumppu. Kapasiteetin voi asettaa kaavamaisesti, kun lämmitystarve on 50 W/m² ja lattialämmitysala enintään 200 m². Kapasiteetti riippuukuitenkin ensisijaisesta lämpötil...

Lue lisää

LK 421 Jakajasekoitusryhmä

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Varaosat ja lisävarusteet

Artikkelit

LK 421 - sisäkierre/ulkokierre

LK 421 - sisäkierre/ulkokierre 1 artikel

Tuote Koko Paino (kg) Tuotelista
298559 Rp ¾” / G 1” 4,6

298559

Koko Rp ¾” / G 1”
Paino (kg) 4,6
Tuotelista

Koko = ensisijainen/toissijainen liitos

Tarkat tiedot

Kuvaus

Sekoitusryhmä järjestelmiin, joissa on pääpumppu. Kapasiteetin voi asettaa kaavamaisesti, kun lämmitystarve on 50 W/m² ja lattialämmitysala enintään 200 m². Kapasiteetti riippuukuitenkin ensisijaisesta lämpötilasta, paineesta, asennustavasta jne. Mukana toimitettava tuloputki mahdollistaa vasemman- ja oikeanpuoleisen asennuksen LK lämmityspiirin jakotukkiin RF.
Sekoitusryhmä toimitetaan kokonaan tehdasasetettuna.

TOIMITUSSISÄLTÖ
• Kiertovesipumppu Grundfos UPM3 Auto 15-70 130 ja
automaattinen kierrosluvun säätö, 1-vaiheinen 230 V AC, 50
Hz, enint. 45 W, 0,38 A
• 2 suuntainen ohjausventtiili Kvs 2,5, käsikäyttöinen
• V-venttiili
• Lämpötilarajoitin
• Säätöventtiili ensisijaiselle piirille
• Takaiskuventtiili
• Kaksi upotusputken lämpömittaria
• Ensisijaisen puolen sulkuventtiilit
• Seinäkonsoli

Tekniset tiedot

Jännite: 1-vaiheinen 230 V AC, -15 %/+10 %,
50 Hz, PE
Tehonkulutus: Enint. 52 W
Suurin sallittu käyttöpaine: 0,6 MPa (6 bar)
Paine-ero enint.: 0,1 MPa (1 bar)
Ympäristön lämpötila: Enint. 70 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Kotelointiluokka: IP44
Siirtoneste 1: Vesi - Glykolia maks. 50% Etanolia maks. 30%
Kiertovesipumput: Grundfos UPM3 AUTO 15-70
Materiaali, venttiilipesä: Niklattu messinki EN 12165 CW617N

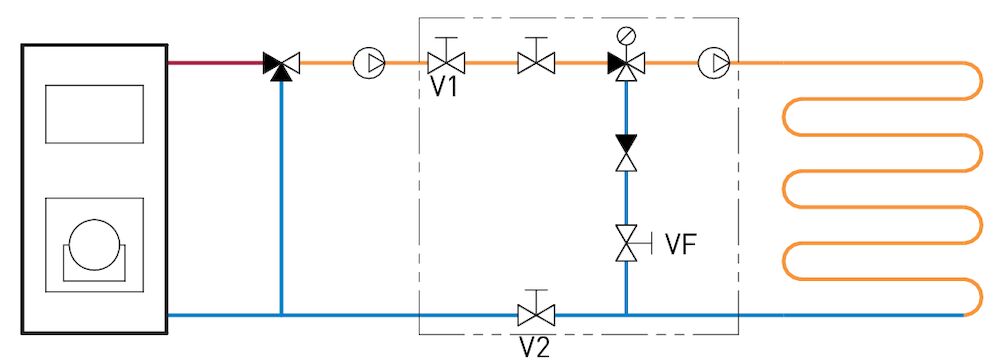

Käyttökohteet

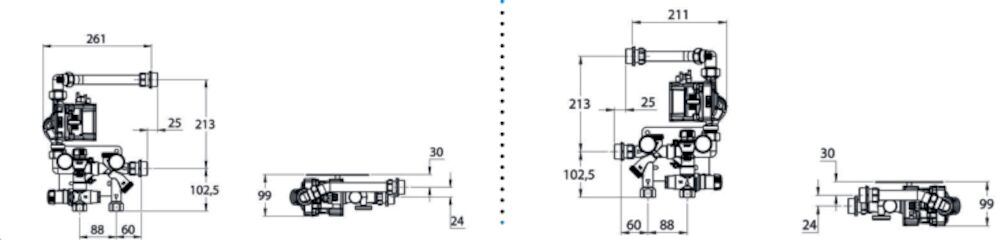

Tekniset piirustukset

PUMPUN OMINAISUUDET

Dokumentit

Tuotetiedot

LK 421 Jakajasekoitusryhmä

Käyttöohjeet

421 Manifold shunt 2_0 - Instruction_296995

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187172 Kiertovesipumppu Grundfos UPM3 Auto 15/70 1
095018 Lämpömittari T40, 0 - 80 °C 2
095221 Konsoli 3
