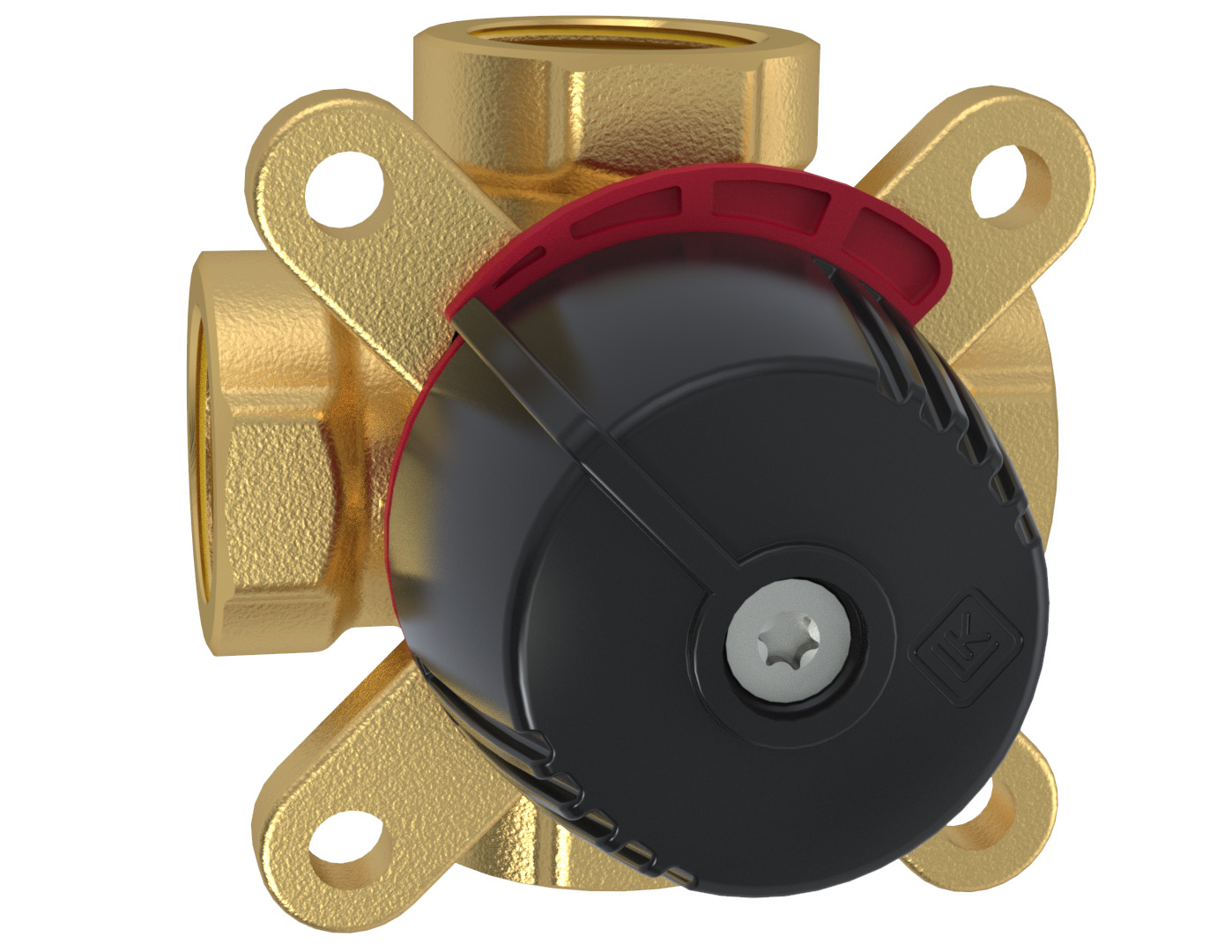

LK 830 ThermoMix® B

LK 830 ThermoMix® B

  • Erittäin pieni sisäinen vuoto
  • Helppo sovittaa sekä oikean- että vasemmanpuoliseen asennukseen
  • Helppo asentaa

LK 830 ThermoMix® B kaksitoiminen 4-tieventtiili on tarkoitettu lämmitysjärjestelmiin, joissa on kaksi sarja tai rinnakkaiskytkettyä energian lähdettä, tai varaajajärjestelmiin, joissa energia saadaan kahdelta ...

Lue lisää

LK 830 ThermoMix® B

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

LK 830 - Sisäkierre

LK 830 - Sisäkierre 1 artikel

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
180587 Rp ¾" 6,3 72 36 72 19 27 80 0,7

180587

Koko Rp ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 19
E mm 27
F mm 80
Paino (kg) 0,7
Mittapiirros
Tuotelista

Muut koot pyydettäessä.

LK 830 - Ulkokierre

LK 830 - Ulkokierre 2 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
180004 G ¾" 6,3 72 36 72 20 26 80 0,6
180588 G 1” 6,3 80 40 80 18 29 81 0,7

180004

Koko G ¾"
Kvs m³/h 6,3
A mm 72
B mm 36
C mm 72
D mm 20
E mm 26
F mm 80
Paino (kg) 0,6
Mittapiirros
Tuotelista

180588

Koko G 1”
Kvs m³/h 6,3
A mm 80
B mm 40
C mm 80
D mm 18
E mm 29
F mm 81
Paino (kg) 0,7
Mittapiirros
Tuotelista

Muut koot pyydettäessä.

LK 830 - Puserrusliitin

LK 830 - Puserrusliitin 3 artikkelit

Tuote Koko Kvs m³/h A mm B mm C mm D mm E mm F mm Paino (kg) Mittapiirros Tuotelista
180001 22 mm 4,0 87 43,5 87 20 26 80 0,7
180003 22 mm 6,3 87 43,5 87 20 26 80 0,7
180595 28 mm 6,3 112 56 112 19 27 80 1,1

180001

Koko 22 mm
Kvs m³/h 4,0
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Paino (kg) 0,7
Mittapiirros
Tuotelista

180003

Koko 22 mm
Kvs m³/h 6,3
A mm 87
B mm 43,5
C mm 87
D mm 20
E mm 26
F mm 80
Paino (kg) 0,7
Mittapiirros
Tuotelista

180595

Koko 28 mm
Kvs m³/h 6,3
A mm 112
B mm 56
C mm 112
D mm 19
E mm 27
F mm 80
Paino (kg) 1,1
Mittapiirros
Tuotelista

Muut koot pyydettäessä.

Tarkat tiedot

Kuvaus

LK 830 ThermoMix® B kaksitoiminen 4-tieventtiili on tarkoitettu lämmitysjärjestelmiin, joissa on kaksi sarja tai rinnakkaiskytkettyä energian lähdettä, tai varaajajärjestelmiin, joissa energia saadaan kahdelta eri tasolta.

LK 830 ThermoMix® B on suunniteltu käytettäväksi automaattisen lämmönsäädön kanssa, mikä varmistaa edullisimman lämmönlähteen valinnan.

LK 830 ThermoMix® B voidaan asentaa sekä oikean- vasemmanpuolisena asennuksena.

Venttiilin voi asentaa mihin asentoon tahansa. Liitäntäportit on merkitty 1–4. Vakiona venttiili asennetaan seuraavasti: 1=meno, 2=toisiolämpö, 3=ensiölämpö ja 4=paluu.

Venttiiliyksikkö on huoltovapaa. Tarkasta kytkentä säännöllisesti.

Tekniset tiedot

Kääntökulma: 90°
Vääntömomentti: < 1 Nm
Vuoto: < 0,5% Kvs:stä 50 kPa:ssa
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Paine-ero enint.: 50 kPa ( 0,5 bar)
Käyttölämpötila: Väh. 5 °C / enint. 110 °C
(lyhytaikaisesti 120 °C)
Ympäristön lämpötila: Väh. 5 °C / enint. 60 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste 1: Vesi - Glykolia maks. 50% Etanolia maks. 30%
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, ulkokansi: Messinki EN 12165 CW617N
Materiaali, luisti/akseli: Messinki EN 12164 CW614N
Materiaali, tiiviste: EPDM
Akselitiiviste: Kaksi O-rengasta

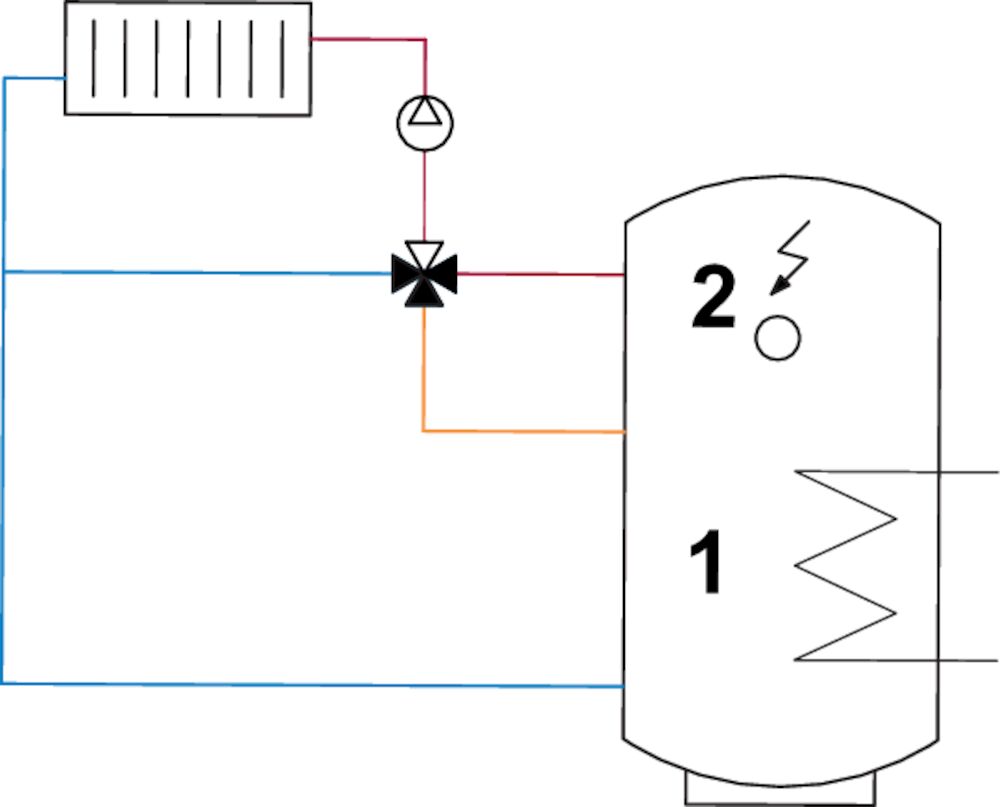

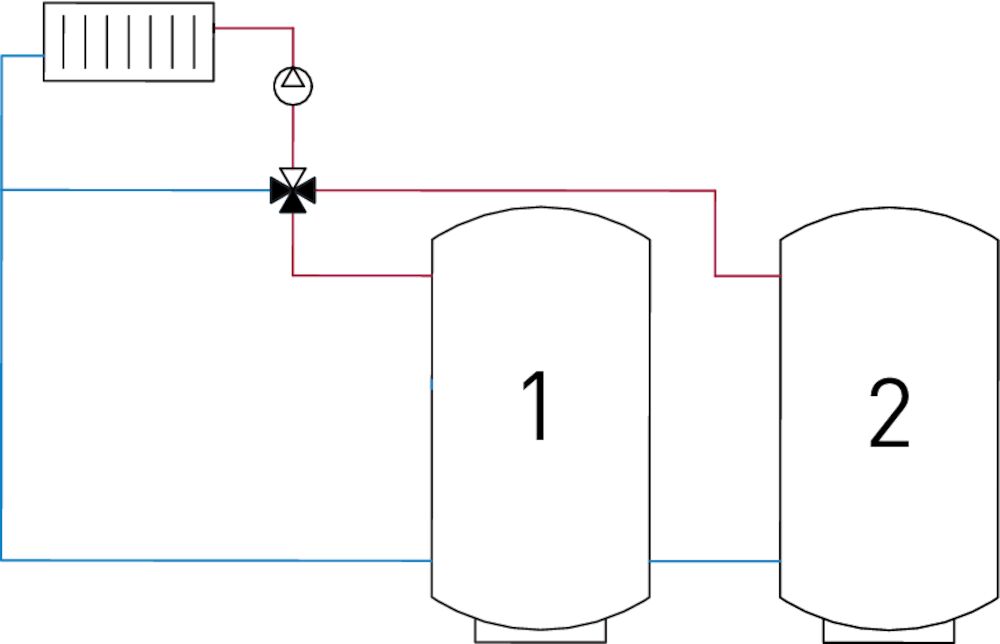

Käyttökohteet

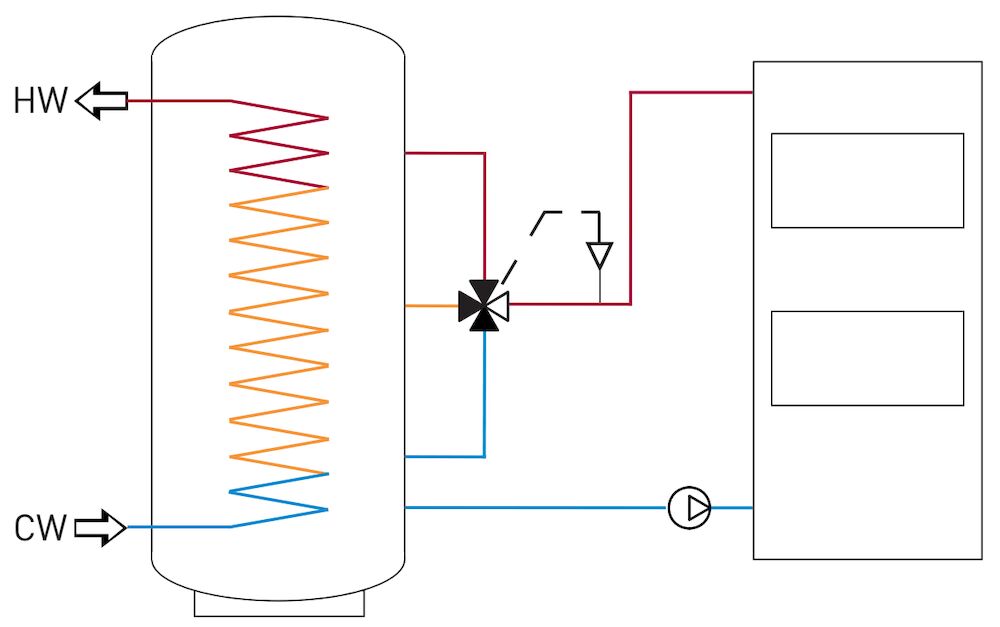

LK 830 B OHJAUSVENTTIILINÄ YHDESSÄ LK 100 SMARTCOMFORT CT:N KANSSA SÄILIÖN KERROSTUMAN OPTIMOIMISEKSI.

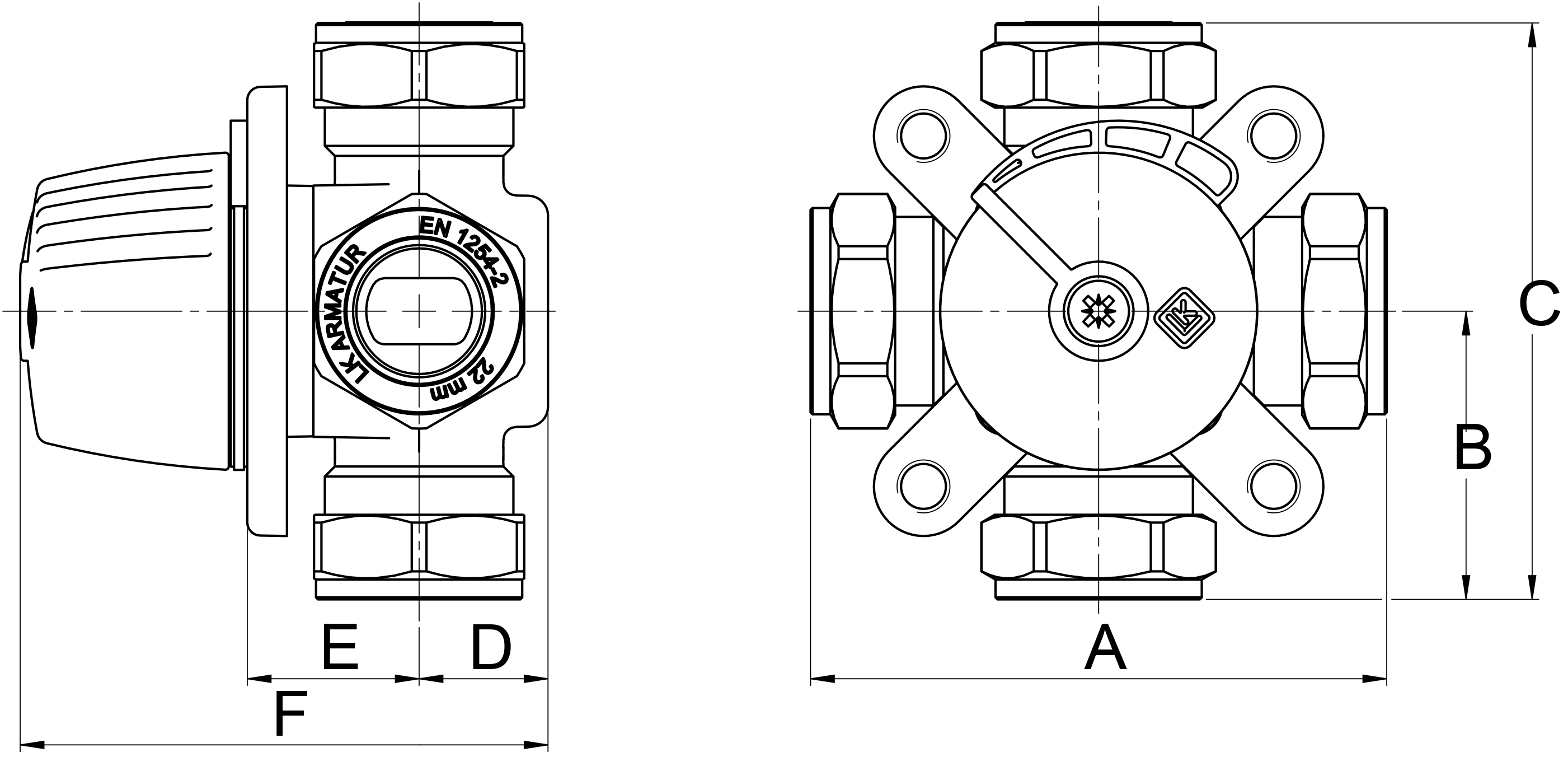

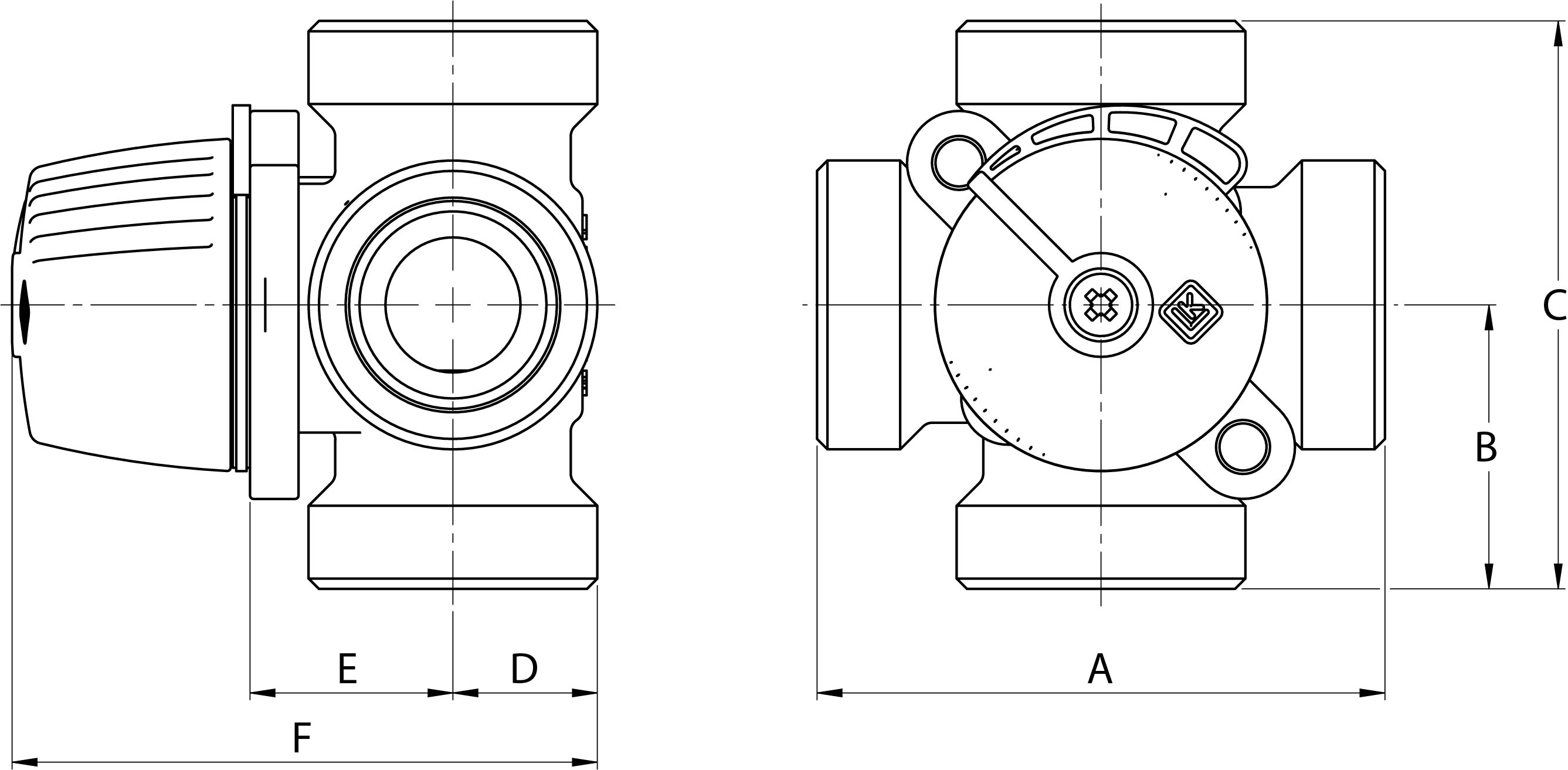

Tekniset piirustukset

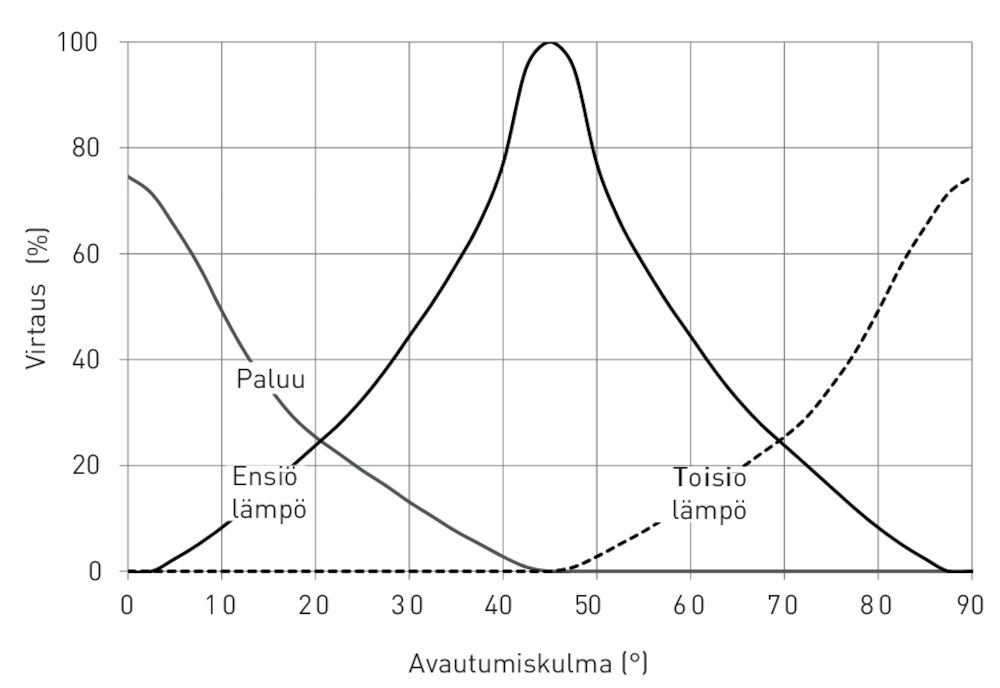

Venttiilin ominaisuudet

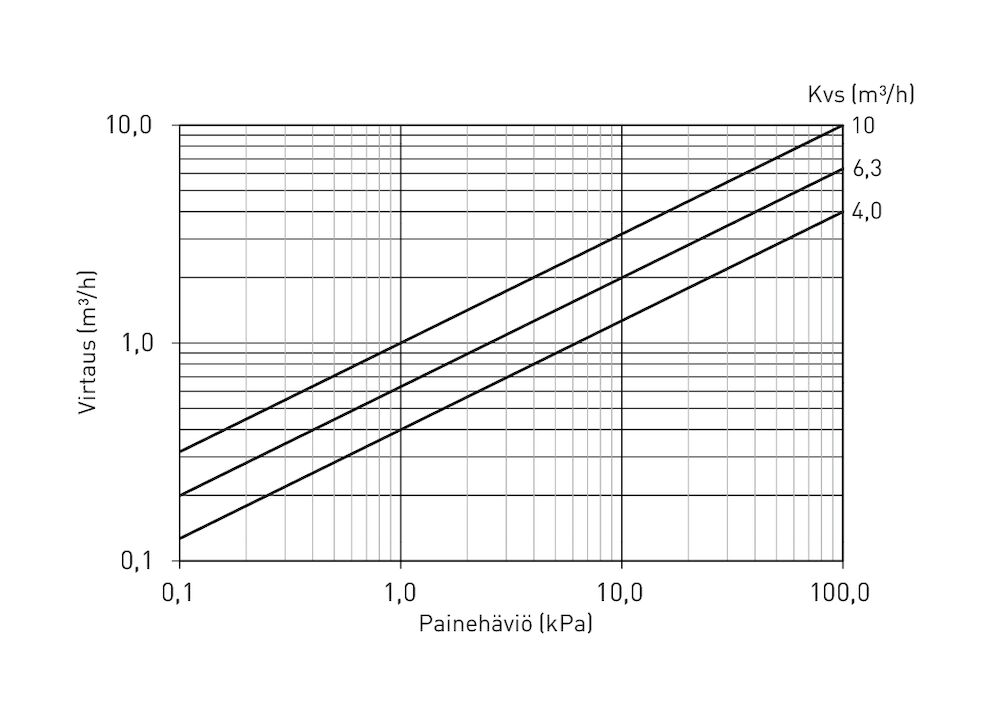

Tehokäyrä

Dokumentit

Tuotetiedot

LK 830 ThermoMix® B

Käyttöohjeet

830 ThermoMix - Instruction_248356

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

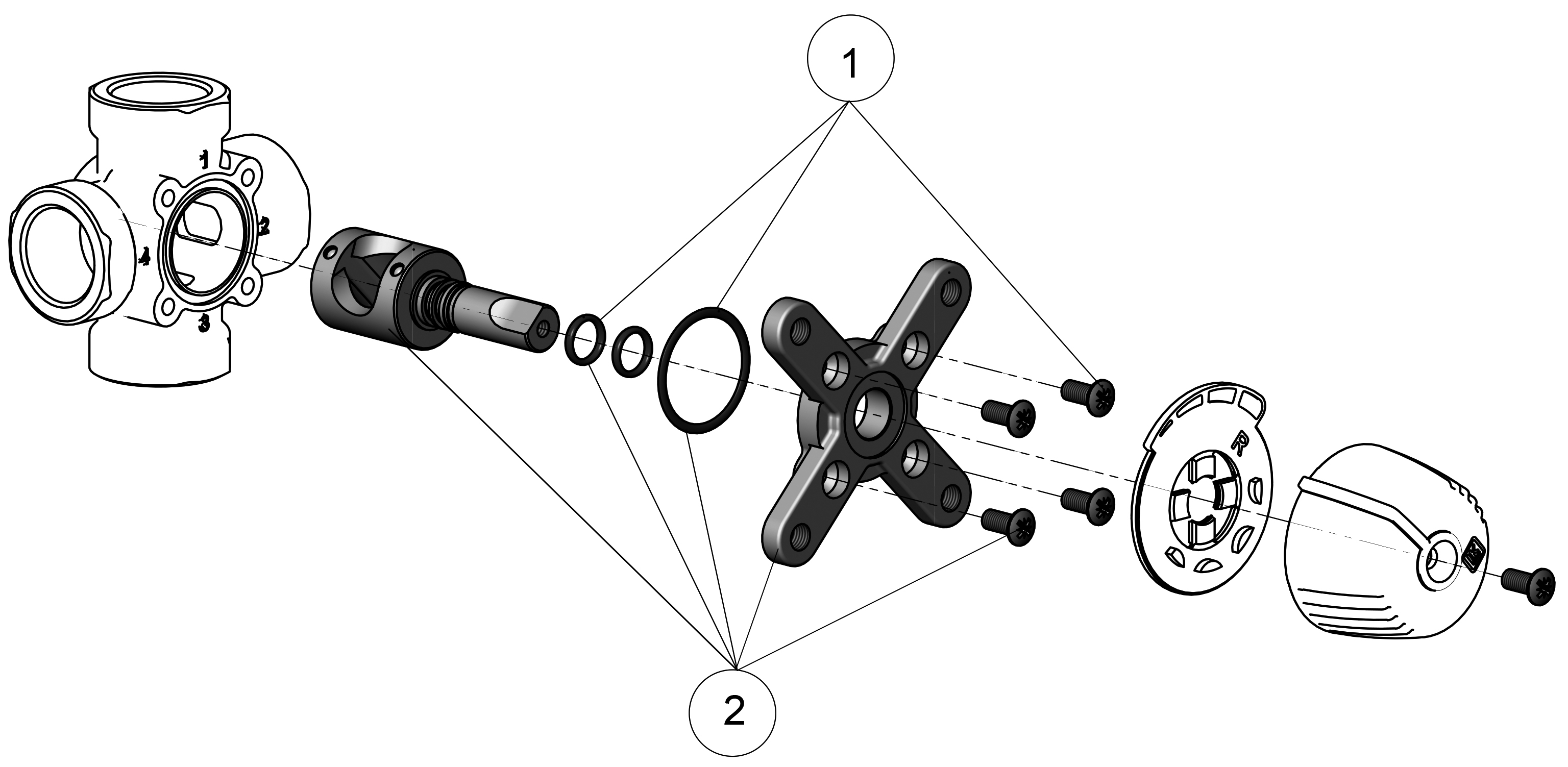

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187059 Tiivistesarja 830/831, DN 15-20 1
187060 Tiivistesarja 830, DN 25 1
187187 Tiivistesarja LK 840/841 DN 15-20 1
187061 Korjaussarja 830, DN 15-20, Kvs 4,0 2
187062 Korjaussarja 830, DN 15-20, Kvs 6,3 2
187064 Korjaussarja 830, DN 25, Kvs 10,0 2
187958 Korjaussarja 830 DN 20, Kvs 6,3 2
