LK 823 ThermoVar®
LK 823 ThermoVar®
LK 823 ThermoVar®
LK 823 ThermoVar®

LK 823 ThermoVar®

  • Parantaa järjestelmän tehoa.
  • Estää kondension ja tervan muodostumista
  • Varmistaa optimaalisen lämpötilakerrostuman varaajassa.

LK 823 ThermoVar® on terminen 3-tielatausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden läm...

Lue lisää

LK 823 ThermoVar®

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot
  • Varaosat ja lisävarusteet

Artikkelit

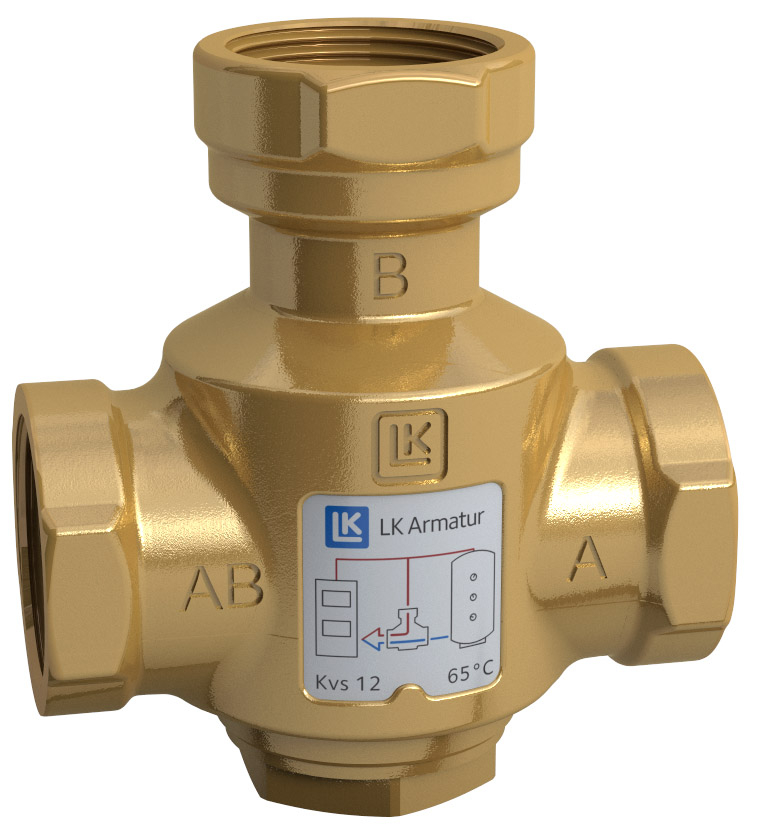

LK 823 - Sisäkierre

LK 823 - Sisäkierre 7 artikkelit

Tuote Käynnistyslämpötila °C Koko Kvs m³/h A mm B mm C mm D mm Paino (kg) Mittapiirros Tuotelista
181284 45 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181288 45 Rp 1¼" 12,0 105 117 76 Ø 62 1,2
181285 50 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181286 55 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181290 55 Rp 1¼" 12,0 105 117 76 Ø 62 1,2
181287 60 Rp 1" 9,0 92 114 72,5 Ø 55 1,0
181291 60 Rp 1¼" 12,0 105 117 76 Ø 62 1,2

181284

Käynnistyslämpötila °C 45
Koko Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

181288

Käynnistyslämpötila °C 45
Koko Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

181285

Käynnistyslämpötila °C 50
Koko Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

181286

Käynnistyslämpötila °C 55
Koko Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

181290

Käynnistyslämpötila °C 55
Koko Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

181287

Käynnistyslämpötila °C 60
Koko Rp 1"
Kvs m³/h 9,0
A mm 92
B mm 114
C mm 72,5
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

181291

Käynnistyslämpötila °C 60
Koko Rp 1¼"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

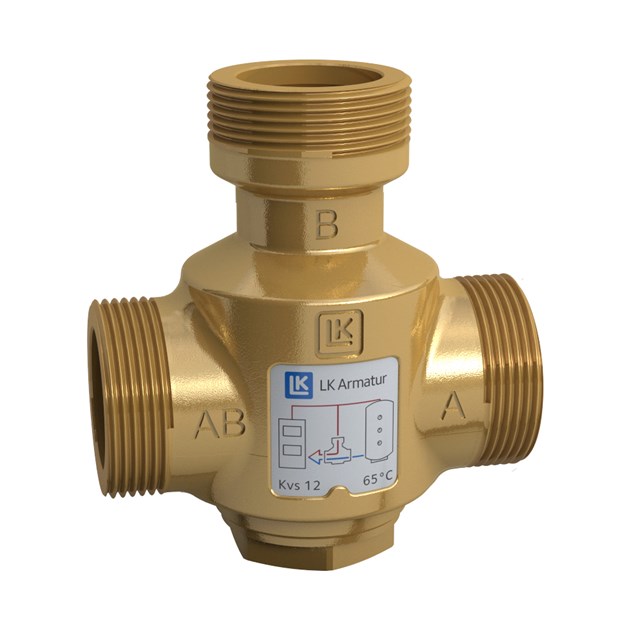

LK 823 - Ulkokierre

LK 823 - Ulkokierre 9 artikkelit

Tuote Käynnistyslämpötila °C Koko Kvs m³/h A mm B mm C mm D mm Paino (kg) Mittapiirros Tuotelista
182163 45 G 1" 9,0 84 103,5 62 Ø 55 1,0
181300 45 G 1½" 12,0 105 117 76 Ø 62 1,2
182130 45 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
182164 50 G 1" 9,0 84 103,5 62 Ø 55 1,0
182131 50 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
181302 55 G 1½" 12,0 105 117 76 Ø 62 1,2
182132 55 G 1¼" 9,0 92 110,5 69 Ø 62 1,2
181303 60 G 1½" 12,0 105 117 76 Ø 62 1,2
181538 65 G 1½" 12,0 105 117 76 Ø 62 1,2

182163

Käynnistyslämpötila °C 45
Koko G 1"
Kvs m³/h 9,0
A mm 84
B mm 103,5
C mm 62
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

181300

Käynnistyslämpötila °C 45
Koko G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

182130

Käynnistyslämpötila °C 45
Koko G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

182164

Käynnistyslämpötila °C 50
Koko G 1"
Kvs m³/h 9,0
A mm 84
B mm 103,5
C mm 62
D mm Ø 55
Paino (kg) 1,0
Mittapiirros
Tuotelista

182131

Käynnistyslämpötila °C 50
Koko G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

181302

Käynnistyslämpötila °C 55
Koko G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

182132

Käynnistyslämpötila °C 55
Koko G 1¼"
Kvs m³/h 9,0
A mm 92
B mm 110,5
C mm 69
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

181303

Käynnistyslämpötila °C 60
Koko G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

181538

Käynnistyslämpötila °C 65
Koko G 1½"
Kvs m³/h 12,0
A mm 105
B mm 117
C mm 76
D mm Ø 62
Paino (kg) 1,2
Mittapiirros
Tuotelista

Muut lämpötilat ja koot pyydettäessä.

Tarkat tiedot

Kuvaus

LK 823 ThermoVar® on terminen 3-tielatausventtiili biopolttoainekattiloiden ja varaajajärjestelmien yhdistämiseen. Venttiili varmistaa parhaan mahdollisen lämpötilakerrostuman varaajassa ja pitää paluuveden lämpötilan korkeana kasvattaen näin laitteiston tehoa. Tervan ja kondenssiveden muodostuminen vähenee ja laitteiston käyttöikä pitenee.

Venttiili säätelee kahta porttia, ja näin ollen kattilan ja latausventtiilin väliseen kiertojohtoon ei tarvita kuristusventtiiliä. Termostaattinen elementti aloittaa portti A:n avaamisen, kun sekoitetun paluuveden lämpötila portissa AB saavuttaa avaamislämpötilan. Portti B sulkeutuu, kun portti A:n lämpötila ylittää nimellisen avauslämpötilan 10 °C:lla.

LK 823 voidaan varustaa eristeellä – katso kohdasta lisävarusteet. Lisätietoa on eristeen tuotelehdessä.

Venttiilin voi asentaa mihin asentoon tahansa. LK 823 ThermoVar® voidaan asentaa sekä oikean- että vasemmanpuolisesti.

Tekniset tiedot

Vuoto: < 0,5% Kvs:stä 100 kPa:ssa
Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Paine-ero enint.: 100 kPa (1 bar)
Käyttölämpötila: (45-55 °C) Väh. 5 °C / enint. 95 °C
(60-70 °C) Väh. 5 °C / enint. 110 °C
Avautumislämpötila: 45 °C, 50 °C, 55 °C, 60 °C, 65 °C tai 70 °C
Ympäristön lämpötila: Väh. 5 °C / enint. 60 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Siirtoneste 1: Vesi - Glykolia maks. 50%
Materiaali, venttiilipesä: Messinki EN 1982 CB753S
Materiaali, sisäkansi: Messinki EN 12165 CW617N
Materiaali, tiiviste: EPDM

Käyttökohteet

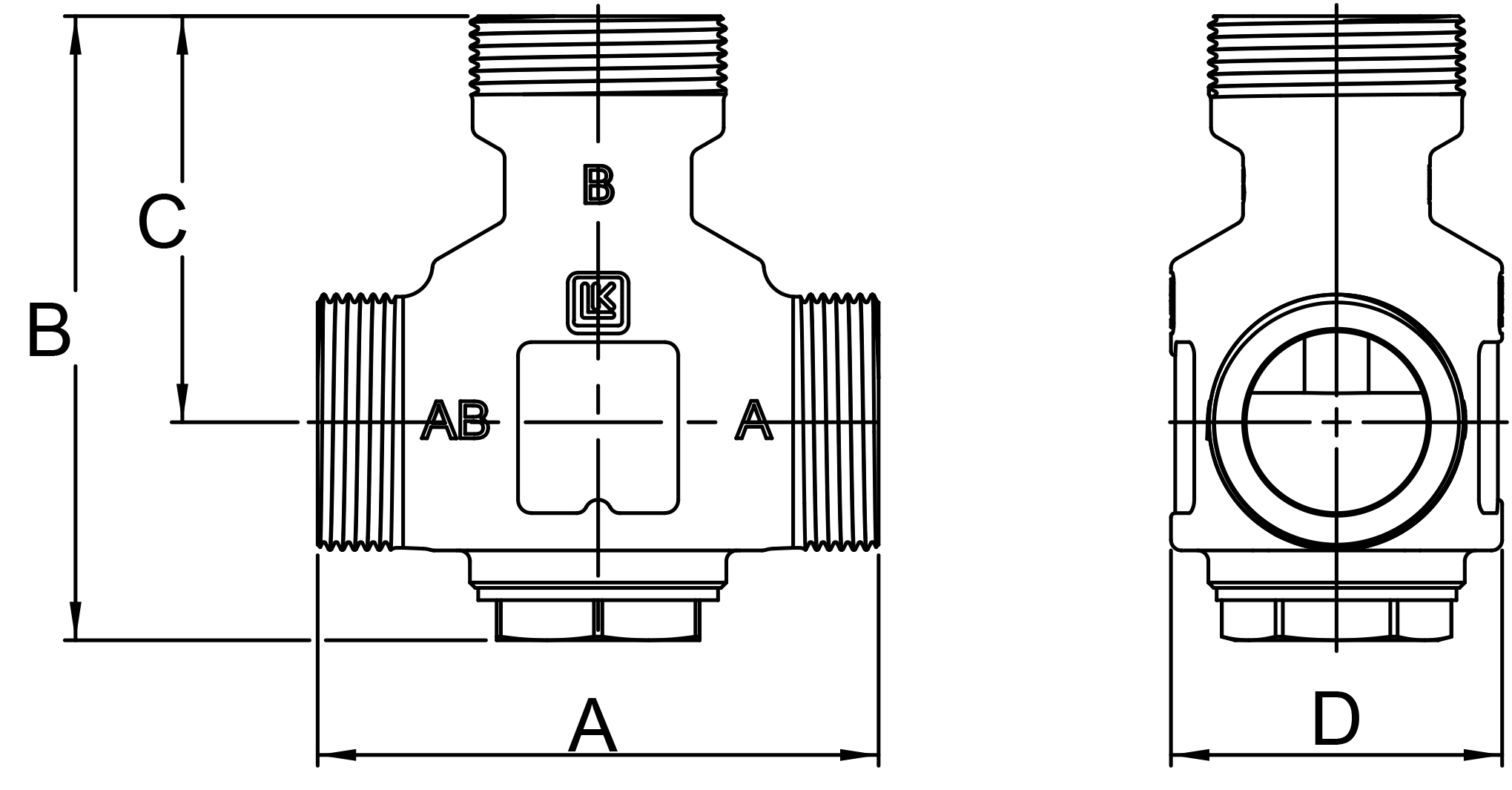

Tekniset piirustukset

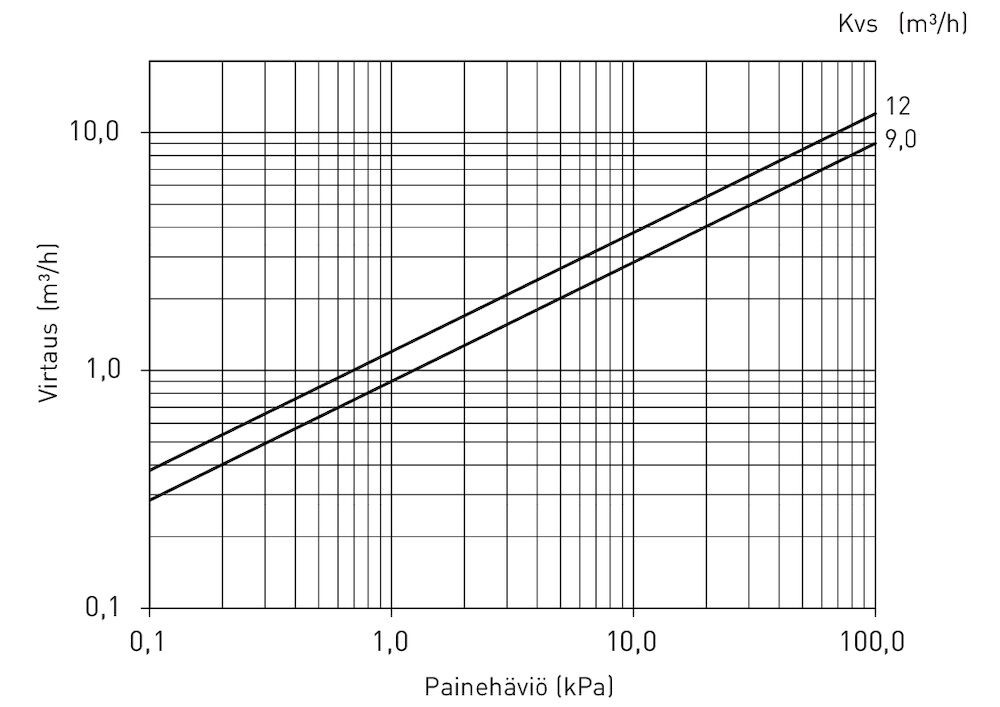

TEHOKÄYRÄT

Dokumentit

Tuotetiedot

LK 823 ThermoVar®

Käyttöohjeet

823 Insulation - Instruction_148694

Käyttöohjeet

823 ThermoVar - Instruction_248218

Sertifiointi/tyyppihyväksyntä

CE Declaration of Conformity - 820, 821, 823, 825.pdf

Varaosat ja lisävarusteet

Tuotenumero Tuote Numero kuvassa
187102 Termostaattielementti 823, 45 °C 1
187103 Termostaattielementti 823, 50 °C 1
187104 Termostaattielementti 823, 55 °C 1
187105 Termostaattielementti 823, 60°C 1
187138 Termostaattielementti 823, 65 °C 1
187139 Termostaattielementti 823, 70 °C 1
187109 Eriste, DN 25-32 2
095351 LK 823 Pumppuliitin 1¼” 3
095352 LK 823 Pumppuliitin 1” 3
