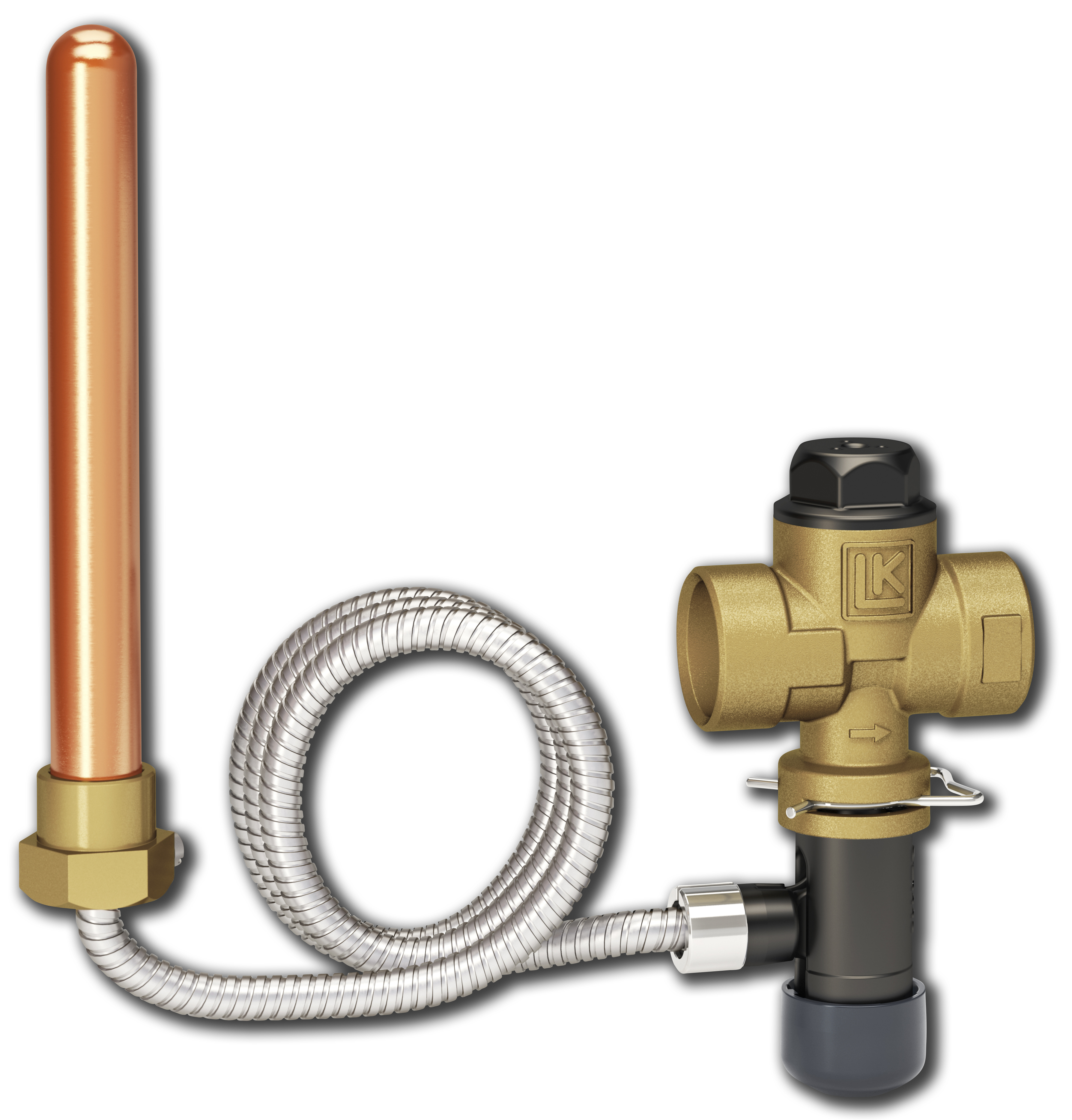

LK 519 ThermoSafe

LK 519 ThermoSafe

  • Suojaa kattilaa ylipaineelta
  • Suojaava joustava letku kapillaariputkelle

LK 519 ThermoSafe on termostaattinen lämpötilan rajoitusventtiili, joka on tarkoitettu kiinteän polttoaineen kattiloihin, joissa on sisäänrakennettu lämminvesivaraaja tai jäähdytyskierukka. Rajoitusventtiili es...

Lue lisää

LK 519 ThermoSafe

  • Artikkelit
  • Tarkat tiedot
  • Dokumentit
  • Videot

Artikkelit

LK 519 - sisäkierre

LK 519 - sisäkierre 1 artikel

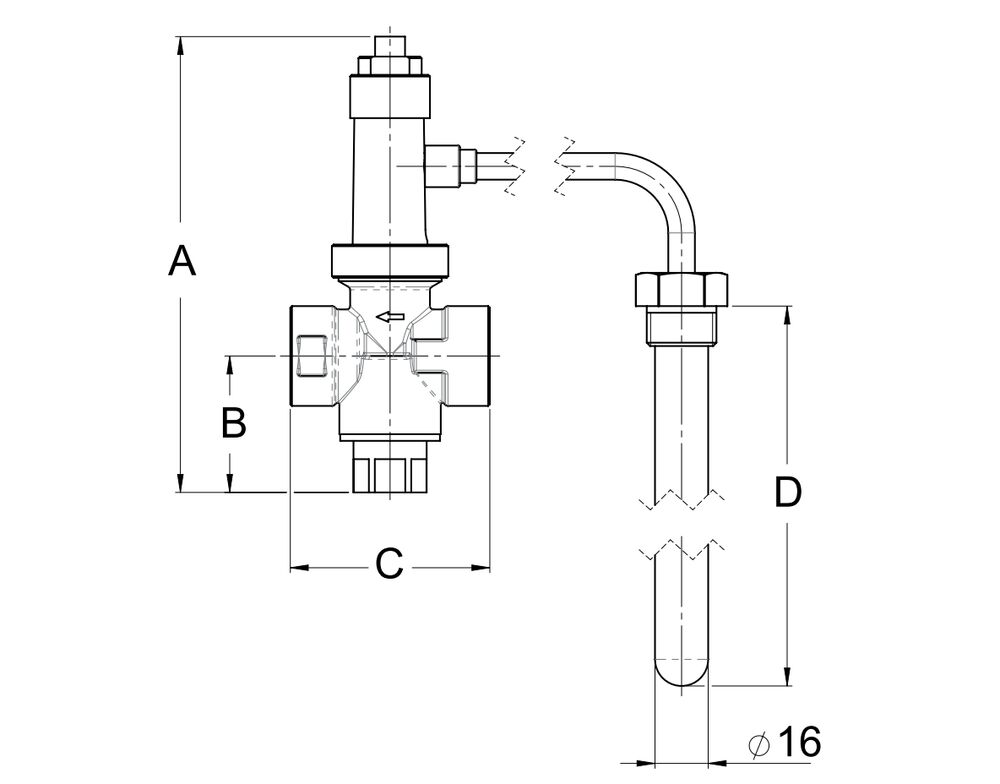

Tuote Koko A mm B mm C mm D mm Paino (kg) Mittapiirros Tuotelista
091777 Rp ¾" / G ½" 120 41 60 142 0,7

091777

Koko Rp ¾" / G ½"
A mm 120
B mm 41
C mm 60
D mm 142
Paino (kg) 0,7
Mittapiirros
Tuotelista

Tarkat tiedot

Kuvaus

LK 519 ThermoSafe on termostaattinen lämpötilan rajoitusventtiili, joka on tarkoitettu kiinteän polttoaineen kattiloihin, joissa on sisäänrakennettu lämminvesivaraaja tai jäähdytyskierukka. Rajoitusventtiili estää kattilaveden lämpötilaa nousemasta yli kiehumispisteen. Liian korkeissa lämpötiloissa venttiili aukeaa ja päästää kylmää vettä varaajan tai jäähdytyskierukan läpi laskien näin kattilan lämpötilaa. LK 519 ThermoSafe on varustettu kahdella toisistaan riippumattomalla lämpötila-anturilla turvallisuuden parantamiseksi.

LK 519 ThermoSafe asennetaan lämminvesivaraajan poistoputkeen. Jäähdytyskierukassa suositellaan asennusta tuloputkeen, jolloin laitteet suojataan kalkin ja muiden saostumien aiheuttamalta lialta.
Nuoli venttiilipesässä osoittaa virtaussuunnan. Upotusputki lämpötila-antureineen ruuvataan sille kuuluvaan liitäntään kattilassa. Upotusputken asennus helpottuu, jos tuntoelin irrotetaan ja poistetaan upotusputkesta.

Tekniset tiedot

Suurin sallittu käyttöpaine: 1,0 MPa (10 bar)
Käyttölämpötila: Väh. 5 °C / enint. 110 °C
Avautumislämpötila: 97±2 °C
Kierrestandardi: Rp - sisäkierre, G - ulkokierre
Materiaali, venttiilipesä: Messinki EN 12165 CW617N
Materiaali, tiiviste: Viton
Materiaali: Venttiilijousi Ruostumatonta terästä
Muuta: Varoventtiilin kapasiteetti
enint.: 6,5 m³/h kun 0,6 MPa (6 bar)
Materiaali, venttiilijousi Ruostumatonta terästä
Materiaali, kapillaariputki: Kupari, pituus 1300 mm, vaipan kanssa
Materiaali, putki: Kapillaariputki: Kupari, pituus 1300 mm, vaipan kanssa
Varoventtiilin kapasiteetti: 6,5 m³/h kun 0,6 MPa (6 bar)
Tyyppihyväksyntä: CE

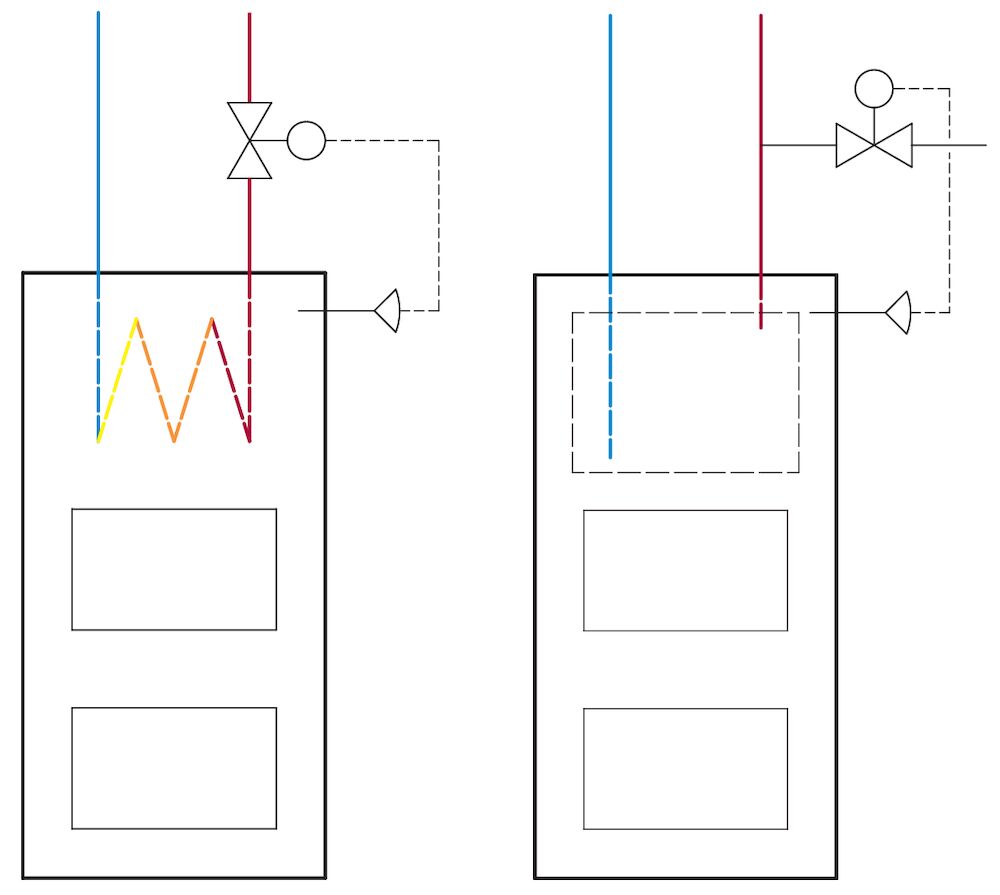

Käyttökohteet

Tekniset piirustukset

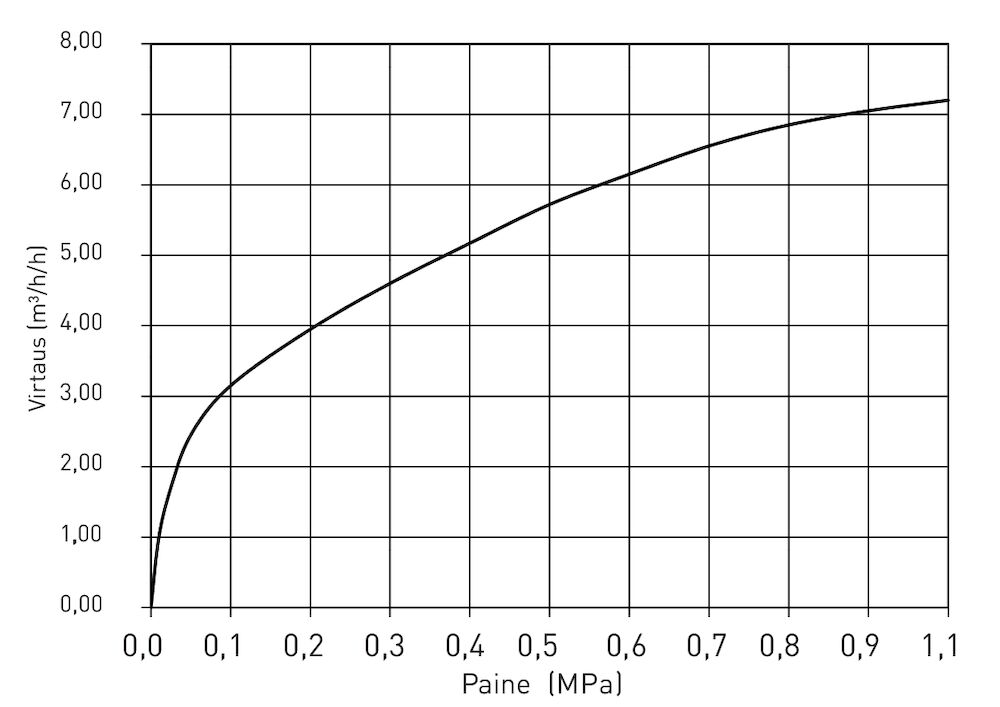

VENTTIILIN SÄÄTÖOMINAISUUDET

Dokumentit

Tuotetiedot

LK 519 ThermoSafe

Käyttöohjeet

519 ThermoSafe - Instruction_148996

Sertifiointi/tyyppihyväksyntä

EU Declaration of Conformity - 519 ThermoSafe
